NACHRICHT
HEIM / NACHRICHT
  • 07
    Oct-2026
    Hypotubes erklärt: Materialien, Größen und Polymeralternativen für Katheter
    Ein 2,7-Fr.-Mikrokatheter kann einen geradlinigen Tracking-Test bestehen und trotzdem abknicken, wenn er zum ersten Mal auf eine gewundene Beckenarterie trifft. Wenn das passiert, ist das schwache Glied selten die weiche distale Spitze. Es ist das Hypotube, das den proximalen Schaft bildet, die Komponente, die darüber entscheidet, wie viel Druck und Drehmoment tatsächlich die Spitze erreichen und wie viel durch Ovalisierung, Knickung oder Verbindungsversagen verloren geht. Hypotubes gehören auch zu den am häufigsten falsch spezifizierten Teilen einer Katheter-Stückliste. Die Dickenangaben werden mit Millimeterangaben vermischt, die Wandstärke wird ohne Toleranz angegeben und anstelle eines Steifigkeitsziels wird ein Schnittmuster anhand eines Fotos ausgewählt. In den folgenden Abschnitten wird erläutert, was ein Hypotube ist, wie Edelstahl-, BLICK- und Polyimid-Optionen verglichen werden, welche Abmessungen das tatsächliche Beschaffungsrisiko bergen und was vor der Freigabe einer Bestellung überprüft werden muss. Was ist ein Hypotube? Ein Hypotube ist ein dünnwandiges Präzisionsrohr mit einem im Verhältnis zu seiner Länge kleinen Außendurchmesser, das als schiebbarer, drehmomentübertragender Schaft eines Katheters, Führungsdrahts, einer Nadel oder eines Einführsystems verwendet wird. Das Wort stammt von Injektionsschläuchen, dem gezogenen Edelstahlmaterial für die Nadelherstellung, und deckt nun alle Schaftrohre ab, die dieselbe mechanische Aufgabe erfüllen, einschließlich Polymer- und verstärkter Verbundwerkstoffversionen. Auf Zeichnungen und Bestellungen erscheinen zwei Schreibweisen. Unter Hyporohren versteht man in der Regel das Walzprodukt: gerade Längen oder Rollen gezogener Rohre mit einer Nennstärke. Unter Hypotube versteht man in der Regel das fertige Bauteil nach dem Schneiden, Laserprofilieren, Entgraten und Passivieren. Wenn ein Lieferant ein Angebot macht und das andere liefert, erhalten Sie entweder ein Rohrohr, das niemand verkleben kann, oder eine fertige Welle zu einem Preis ohne Nebenbearbeitung. Nennabmessungen dünnwandiger Hyporohre. Wandstärke und Toleranz variieren je nach Lieferant und je nach Bezeichnung für Normalwand, Dünnwand oder Extradünnwand. Messgerät Nenn-Außendurchmesser Nominale ID Typische Schaftrolle 34G 0,16 mm (0,0063 Zoll) 0,08 mm (0,0031 Zoll) Feine distale Lumen, Mikrodrahtdurchgänge 32G 0,23 mm (0,0090 Zoll) 0,10 mm (0,0041 Zoll) Neurovaskuläre distale Schäfte 30G 0,30 mm (0,0120 Zoll) 0,15 mm (0,0060 Zoll) Innenteile des Mikrokatheters 27G 0,41 mm (0,0163 Zoll) 0,21 mm (0,0083 Zoll) Förderwellen mit kleinem Durchmesser 25G 0,51 mm (0,0203 Zoll) 0,26 mm (0,0103 Zoll) Mikrokatheter-Proximalschäfte 23G 0,64 mm (0,0253 Zoll) 0,34 mm (0,0133 Zoll) Diagnostische Katheterschäfte 20G 0,90 mm (0,0354 Zoll) 0,58 mm (0,0230 Zoll) Innere Elemente eines Führungskatheters 18G 1,27 mm (0,0500 Zoll) 0,84 mm (0,0330 Zoll) Trokar und Zugangsschäfte Hypo-Röhrenmaterialien: Was Sie mit jeder Option tatsächlich kaufen Bei der Materialauswahl kommt es zunächst auf die Steifigkeit und dann auf die Biokompatibilität an. Bei jedem gängigen Hypotube-Material handelt es sich bereits um ein medizinisches Material mit einer langen Gerätegeschichte. Das eigentliche Unterscheidungsmerkmal ist also das mechanische Verhalten und die Anzahl der Prozessschritte, die der Schaft anschließend benötigt. Edelstahl 304 und 304V Edelstahl bleibt die Standardeinstellung. Ein Elastizitätsmodul nahe 193 GPa ergibt den höchsten Schub pro Wandstärkeneinheit, er ist unter Durchleuchtung ohne Zusatzstoffe sichtbar und die Laserschneidversorgungsbasis ist ausgereift. Die Kosten erscheinen nachgelagert: Passivierung, sorgfältiges Entgraten zur Partikelkontrolle und Klebeverbindungen, die nur sehr geringe Oberflächenverunreinigungen tolerieren. BLICK Laut veröffentlichten Materialdatenblättern liegt BLICK mit einem Biegemodul von etwa 3,8 GPa im Mittelfeld und ist etwa fünfzigmal weicher als Edelstahl. Dies ist eine Funktion, wenn sich der Schaft wiederholt biegen muss, ohne zu knicken, eine geformte Kurve beizubehalten und mit der MRT kompatibel zu bleiben. PEEK ist strahlendurchlässig, sofern es nicht mit Bariumsulfat oder Wolfram vermischt wird, haftet gut auf Pebax- und Nylonmänteln und kann nach der Extrusion aufgeweitet, gespitzt oder maschinell bearbeitet werden. Bei Schäften, bei denen ein weicher proximaler Übergang oder magnetische Kompatibilität von Bedeutung sind, entfällt ein Metall-Polymer-Verbindungsschritt vollständig. Dieser Überblick über Wofür werden PEEK-Schläuche in Katheterschäften verwendet? deckt zusätzliche Designdetails ab. BLICK-Schläuche BLICK-Material hat eine hohe Temperaturtoleranz und kann in einer Umgebung von bis zu 250 Grad Celsius stabil arbeiten, während es gleichzeitig gute mechanische Eigenschaften, einschließlich hoher Festigkeit, beibehält. Produkt anzeigen → Polyimid Polyimid is the stiffest of the common polymer shaft materials, which makes it the usual reinforcement layer in microcatheters. It can be produced at wall thicknesses that would collapse in most other polymers, withstands steam and ethylene oxide sterilisation, and holds dimensions at temperatures that would deform Pebax. Its limits are brittleness in sharp bends and cost. Medizinischer Polyimidschlauch Medizinischer Polyimidschlauch exhibits good strength and wear resistance, maintaining its performance even at small dimensions. For medical surgical applications that deman... Produkt anzeigen → Biegemodul gängiger Schaftpolymere (GPa) BLICK Polyimid PTFE Pebax 72D 3.8 3.0 0.55 0.51 0 1 2 3 4 Indikative Biegemodulwerte aus veröffentlichten Polymerdatenblättern. Edelstahl 304 hat etwa 193 GPa und wird nicht auf der Skala angezeigt, damit die Polymerunterschiede ablesbar bleiben. Vom Schlauch zum Schaft: Wie aus einem Hypotube ein Katheter wird Nur wenige fertige Katheter bestehen vom Ansatz bis zur Spitze aus einem einzigen Hypotube. Die übliche Architektur ist ein Schaft mit drei Zonen: ein steifer proximaler Abschnitt, der den Druck ausübt, ein verstärkter mittlerer Abschnitt, der das Drehmoment überträgt, und ein weicher distaler Abschnitt, der dem Führungsdraht folgt, ohne die Gefäßwand zu verletzen. Proximales Hypotube (PEEK oder 304 SS) Geflecht- oder spiralverstärkter Mittelschaft Distale weiche Spitze Schematische isometrische Ansicht eines Drei-Zonen-Katheterschafts. Nicht maßstabsgetreu. Metallhypotubes werden durch Laserschneiden und nicht durch Materialwechsel profiliert. Spiralschnitte, unterbrochene Schnitte und Fenstermuster verwandeln ein starres Rohr in ein flexibles Segment, und die Steigung des Schnitts bestimmt den Steifigkeitsgradienten. Polymerschäfte erreichen das gleiche Ergebnis mit unterschiedlichen Werkzeugen: einer Geflecht- oder Spulenschicht, einem Mantel mit variabler Härte oder einer mehrschichtigen Koextrusion. Die geflochtene Konstruktion liefert bei gegebener Wandstärke den höchsten Berstdruck und das höchste Drehmoment, weshalb sie in druckbewerteten Geräten verwendet wird. Geflochtener Hochdruckschlauch Geflochtene Hochdruckschläuche oder Hochdrucküberwachungsschläuche werden zur Injektion von Kontrastmitteln und anderen medizinischen Lösungen bei PTCA-, PCI- oder Angioplastie-Eingriffen verwendet. Produkt anzeigen → Abmessungen und Toleranzen, die ein Beschaffungsrisiko bergen Bei den meisten Fehlern bei der Hypotube-Qualität handelt es sich eher um Dimensionsstapelprobleme als um Materialprobleme. Vier Zahlen entscheiden darüber, ob eine Welle zusammengebaut wird und funktioniert: Außendurchmesser, Innendurchmesser, Wandgleichmäßigkeit und Position der Schnittmerkmale. Typische Werte in den Spezifikationen des Katheterschafts. Akzeptable Grenzwerte hängen von der Geräteklasse, der Wandstärke und der Montagemethode ab. Vereinbaren Sie diese daher schriftlich, bevor Sie die Werkzeuge schneiden. Parameter Häufig angegeben Warum es wichtig ist OD-Toleranz ±0,013 mm (±0,0005 Zoll) Passt in den Führungskatheter oder die Außenhülle; Klebefugenlücke ID-Toleranz ±0,013 mm Kabel- oder Gerätedurchgang; Spül- und Injektionsraten Gleichmäßigkeit der Wand 90 % der Nennwand oder besser Knick- und Berstverhalten beim Biegen Geradheit (Sturz) Typischerweise 0,05 mm pro 100 mm Spitzenausrichtung, Tracking, Markierungsbandausrichtung Position des Schnittelements ±0,1 mm Steifigkeitsübergangspunkt und Spannungskonzentration Randzustand Gratfrei, entgratet, passiviert Partikelbildung und Führungsdrahtabrieb Oberflächenbeschaffenheit Ra 0,4 µm oder besser beim Elektropolieren Reibung, Adhäsion, Thrombogenität Drei Risiken tauchen immer wieder auf. Erstens sind die Maßangaben und die metrischen Angaben gemischt: Eine 25-G-Anforderung und eine 0,51-mm-Anforderung liegen nahe beieinander, sind aber nicht identisch, und der Unterschied zeigt sich an der Verbindungsstelle. Zweitens wird die Toleranz ohne Prüfmethode angegeben, und ±0,013 mm bedeutet für ein Lasermikrometer, einen optischen Komparator und einen Lehrdorn etwas anderes. Drittens werden Wölbung und Wandgleichmäßigkeit in der Zeichnung weggelassen, obwohl sie einen unverhältnismäßig großen Anteil an Knick- und Spitzenausrichtungsbeschwerden erklären. Metall- oder Polymer-Hypotubes: Auswahl nach Funktion Wenn die Anforderung maximaler Druck bei kleinstmöglichem Durchmesser ist, gewinnt immer noch Edelstahl. Wenn sich der Schaft wiederholt biegen muss, ohne zu knicken, in einem MRT-Bereich verwendbar bleiben, eine Metall-Polymer-Verbindung vermieden werden muss oder in eine weiche Spitze ohne Gelenk übergehen muss, ist ein Hypotube aus Polymer oder verstärktem Verbundwerkstoff normalerweise die bessere Lösung. Der folgende Vergleich bewertet jedes Material mit einer Note von 1 bis 5 gemäß den fünf Kriterien, die für die meisten Wellenkonstruktionsbewertungen ausschlaggebend sind. BLICK Polyimid Edelstahl 304 Steifheit Flexibilität Knickfestigkeit MRT-Kompatibilität Einfache Bindung Schub und Drehmoment: Edelstahl 304 ergibt am meisten pro Wandeinheit; PEEK und Polyimid benötigen eine dickere Wandung oder eine dazu passende Geflechtschicht. Knickfestigkeit: Polymere gewinnen in engen Biegeradien; Metall hängt vom Schnittmuster und der Teilung ab. Röntgenopazität: Edelstahl ist standardmäßig sichtbar; Polymerschäfte benötigen eine röntgendichte Verbindung oder Markierungsbänder. Verklebung: Polymerwellen werden durch Wärme oder Lösungsmittel mit den Mänteln verbunden, während Metallwellen durch Kleben oder Schweißen sowie eine Oberflächenvorbereitung benötigt werden. Bildkompatibilität: BLICK and polyimide work in MRI; stainless steel does not. Kostenstruktur: Metall hat geringere Materialkosten und mehr Sekundäroperationen; Polymer hat höhere Materialkosten und weniger Prozessschritte. Was Sie überprüfen müssen, bevor Sie eine Hypotube-Bestellung aufgeben Drei Schecks fangen die meisten teuren Überraschungen ein. Fragen Sie nach der Prüfmethode, nicht nur nach der Toleranz. Die gleiche Angabe von ±0,013 mm verhält sich auf einem Lasermikrometer, einem optischen Komparator und einem Lehrdorn unterschiedlich. Benennen Sie daher die Methode in der Zeichnung. Bestätigen Sie, ob das Angebot fertige Hypotubes oder Hypotubes in Meterlänge abdeckt. Laserprofilierung, Entgratung, Passivierung und Inspektion sind separate Einzelposten und oft separate Funktionen. Fordern Sie Daten zur Wandgleichmäßigkeit und Wölbung auf Losebene an, nicht nur ein Konformitätszertifikat. Diese beiden Variablen sind für einen großen Teil der in der Praxis gemeldeten Beschwerden über Knick- und Spitzenausrichtung verantwortlich. Für Programme, die eine Wellenentwicklung anstelle einer Katalogröhre benötigen, ist ein OEM/ODM-Katheterschaftprogramm kann die gesamte Kette abdecken, von der Extrusion und dem Flechten bis hin zur Laserprofilierung, dem Kleben und der Inspektion unter einem Qualitätssystem. Dadurch entfallen die Argumente, die auftreten, wenn Hypotube und Mantel von unterschiedlichen Lieferanten mit unterschiedlichen Messkonventionen stammen. Über Ningbo LINSTANT Polymer Materials Co., Ltd. Ningbo LINSTANT Polymer Materials Co., Ltd. wurde 2014 gegründet und hat sich seitdem zu einem landesweiten High-Tech-Unternehmen mit über 500 professionellen Mitarbeitern entwickelt. Das Unternehmen ist bestrebt, über die Rolle eines traditionellen Komponentenlieferanten hinauszugehen und ein integraler Bestandteil der Produkte seiner Kunden zu werden. Von der präzisen Abstimmung während der gemeinsamen Designphase bis zur Zuverlässigkeitssicherung während der Herstellung integriert sich LINSTANT tief in die Kernwertschöpfungskette der Produkte seiner Kunden und verwandelt die Kathetertechnologie in einen zentralen Wettbewerbsvorteil ihrer Produkte. Durch kontinuierliche technologische Innovation und strenge Qualitätskontrolle sind wir in der Lage, Medizingeräteunternehmen sicherere, präzisere und technologisch fortschrittlichere maßgeschneiderte Kathetersystemlösungen anzubieten. Das Unternehmen arbeitet in einer GMP-konformen Reinraumanlage von fast 20.000 Quadratmetern und verfügt über die ISO 13485:2016-Zertifizierung für das Qualitätsmanagement von Medizinprodukten. Zu den Produktionsressourcen gehören importierte Extrusionslinien mit Einzel-, Doppel- und Dreischicht-Coextrusionsfähigkeit, spezielle PEEK-Extrusionslinien, Spritzgusslinien und eine große installierte Basis an Flecht-, Wickel-, Beschichtungs-, Schweiß- und Formanlagen. Die Produktpalette umfasst medizinische extrudierte Schläuche, verstärkte Schläuche, Ballonschläuche, Schrumpfschläuche, Fluorpolymerschläuche, PEEK- und Polyimidkomponenten, Mikrokatheter, Führungskatheter und Angiographiekatheter, unterstützt durch Sekundärprozesse und Oberflächenbehandlungsdienstleistungen. Häufig gestellte Fragen zu Hypotubes Q1. Wofür wird ein Hypotube verwendet? Ein Hypotube bildet den schiebbaren Schaft in Mikrokathetern, Führungskathetern, Führungsdrähten, Nadelbaugruppen und Stent-Einführungssystemen. Es überträgt Druck und Drehmoment von der Nabe auf die distale Spitze, während der Schaft dünn genug bleibt, um durch enge Gefäße zu passen. Q2. Was ist der Unterschied zwischen einem Hypotube und einem Hypo-Schlauch? Hypo-Rohre sind walzlange Rohrohre mit einer Nennweite. Ein Hypotube ist das fertige Bauteil nach dem Schneiden, Laserprofilieren, Entgraten und Passivieren. Bestätigen Sie immer, welches Angebot ein Angebot abdeckt, da Preis und Lieferzeit nicht identisch sind. Q3. Können Polymerschläuche ein Hypotube aus Edelstahl ersetzen? In vielen Schächten ja. PEEK- und Polyimid-Hypotubes entfernen die Metall-Polymer-Verbindung, erhöhen die MRT-Kompatibilität und verbessern die Knickfestigkeit. Sie geben die axiale Steifigkeit auf, daher fügen längere Geräte oder Geräte mit höherem Druck normalerweise eine Geflecht- oder Spulenverstärkungsschicht hinzu. Q4. Was ist die kleinste verfügbare Hypo-Schlauchgröße? Standard-Injektionsmessgeräte haben eine Stärke von 34 G und einen Außendurchmesser von etwa 0,16 mm und einen Innendurchmesser von 0,08 mm. Engere Bohrungen gibt es als kundenspezifische Entwicklungselemente, aber bei diesem Maßstab sind Wandgleichmäßigkeit und Handhabung eher die begrenzenden Faktoren als der Ziehprozess. F5. Welche Toleranzen sind bei einem kundenspezifischen Hypo-Schlauch am wichtigsten? Außen- und Innentoleranz, Wandgleichmäßigkeit und Wölbung. Die Gleichmäßigkeit und Geradheit der Wand sind der Grund für die meisten Beschwerden über Knickung und Ausrichtung der Spitzen, sie sind jedoch die beiden Werte, die am seltensten auf einer Zeichnung vermerkt oder bei der Eingangskontrolle bestätigt werden. F6. Stellen Sie kundenspezifische Hypotubes und Katheterschäfte her? Ja. LINSTANT extrudiert und verarbeitet Polymerschläuche aus PEEK, Polyimid, PTFE, FEP, PFA, Pebax und TPU und baut als OEM/ODM-Partner verstärkte Schäfte, geflochtene Schläuche und mehrschichtige Katheterkomponenten unter einem ISO 13485:2016-Qualitätssystem. Die Auswahl eines Hypotubes belohnt frühzeitige Entscheidungen. Legen Sie das Steifigkeitsziel, die Wandgleichmäßigkeitsgrenze und die Prüfmethode fest, bevor das Werkzeug geschnitten wird, und der Rest des Schafts ergibt sich aus Zahlen und nicht aus Gewohnheit. Unabhängig davon, ob das endgültige Design aus laserprofiliertem Edelstahl, einem Schaft aus PEEK oder Polyimid oder einem geflochtenen Verbundwerkstoff besteht, bestimmen dieselben drei Entscheidungen, wie es sich im Behälter verhält. .article-section{margin-bottom:24px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;}.article-section td{display:table-cell!important;}.article-section table{width:100%;border-collapse:collapse;margin-bottom:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section .chart-box{text-align:center;margin:16px 0;}.article-section .chart-box svg{width:440px;height:auto;display:inline-block;}.article-section .company-card{background:#eef4f9;border:1px solid #d3e2ee;border-left:4px solid #2b6cb0;border-radius:8px;padding:16px;}.article-section .takeaway{background:#f6f9fc;border-top:2px solid #2b6cb0;border-bottom:2px solid #2b6cb0;padding:16px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#f4f8fb;border-left:4px solid #2b6cb0;border-radius:6px;padding:12px;}.article-section .faq-item h3{color:#1f4e79;}@media (max-width:640px){.article-section .chart-box svg{width:100%;height:auto;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 15
    Sep-2026
    Präzisions-PEEK-CNC-Bearbeitung: Ein vollständiger Leitfaden für medizinische Komponenten
    Die PEEK-CNC-Bearbeitung ist einer der zuverlässigsten Wege zur Herstellung von Hochleistungskunststoffteilen mit engen Toleranzen. Im Gegensatz zu Basispolymeren behält PEEK seine mechanischen Eigenschaften bei hohen Temperaturen bei, widersteht aggressiven Chemikalien und schneidet bei Verwendung der richtigen Parameter immer noch sauber. Für Medizintechnik-Ingenieure ist diese Kombination kaum zu übertreffen. Was macht PEEK zu einem starken Kandidaten für die CNC-Bearbeitung? PEEK (Polyetheretherketon) ist ein teilkristalliner Thermoplast mit einer Dauergebrauchstemperatur um 260 °C und einem Schmelzpunkt nahe 343 °C. Es bietet eine hohe Zug- und Biegefestigkeit, eine hervorragende Kriechfestigkeit und eine geringe Feuchtigkeitsaufnahme, was den bearbeiteten Teilen eine hervorragende Dimensionsstabilität verleiht. Diese Eigenschaften erklären, warum Branchen von der Luft- und Raumfahrt bis zur Medizin bei Komponenten, die wiederholter Sterilisation, chemischer Belastung und mechanischer Beanspruchung standhalten müssen, auf PEEK vertrauen. Relative Leistung von nicht ausgefülltem PEEK (veranschaulichende Ergebnisse aus typischen veröffentlichten Daten) Zugfestigkeit 85 Biegefestigkeit 80 Thermische Stabilität 95 Chemische Beständigkeit 90 Verschleißfestigkeit 88 Maschinenbauer wissen außerdem zu schätzen, dass PEEK in verschiedenen Qualitäten erhältlich ist – ungefüllt, glasfasergefüllt, kohlenstofffasergefüllt und in medizinischer Qualität. Die Wahl wirkt sich auf die Spanbildung, den Werkzeugverschleiß und die Endeigenschaften des Teils aus. Ungefülltes PEEK lässt sich am einfachsten bearbeiten und ergibt eine saubere Oberfläche, während verstärkte Sorten die Steifigkeit erhöhen, aber eine härtere Werkzeugbestückung erfordern. Durch die teilkristalline Struktur behalten die Teile auch nach Sterilisationszyklen ihre mechanische Leistung, was ein entscheidender Faktor für wiederverwendbare medizinische Instrumente ist. Best Practices für die CNC-Bearbeitung von PEEK: Was in der realen Produktion funktioniert PEEK verhält sich anders als Metall oder Standardkunststoffe. Es entstehen lange, zähe Späne statt gebrochener Späne, daher ist eine Spankontrolle unerlässlich. Zudem ist das Material hitzeempfindlich: Zu viel Reibung kann zu lokalem Schmelzen oder Oberflächenrauheit führen. Verwenden Sie scharfe Werkzeuge aus Hartmetall oder polykristallinem Diamant (PKD). Hartmetall reicht für die meisten Arbeiten aus; PKD reduziert den Verschleiß bei der Bearbeitung von gefülltem PEEK. Vorschub und Geschwindigkeit sind wichtig. Ein üblicher Ausgangspunkt ist eine Schnittgeschwindigkeit von 100–150 m/min bei geringer Spanlast, dies sollte jedoch immer mit dem Materiallieferanten abgeklärt werden. Halten Sie die Schneidzone mit Luft kühl oder füllen Sie sie, wo zulässig, mit Kühlmittel. Dies verhindert spannungsbedingte Rissbildung und bewahrt die Toleranz. Erwägen Sie, den PEEK-Rohling vor der Endbearbeitung auszuglühen. Durch Glühen bei 200–220 °C werden innere Spannungen gelöst und die Dimensionsstabilität verbessert. Entfernen Sie häufig faserige Späne, um zu vermeiden, dass sie sich um das Werkzeug wickeln. Durchm. 4,0 mm ±0,05 mm 6,0 mm Bei rohrförmigen Bauteilen ist zusätzliche Vorsicht geboten, um einen Wandeinsturz zu vermeiden. Ausführliche Hinweise zum Sägen und Beplanken finden Sie in unserem Ratgeber unter wie man PEEK-Schläuche schneidet . In der Praxis führt ein konservativer Ansatz – langsamere Spindelgeschwindigkeit, schärferes Werkzeug und kontinuierliche Kühlmittelzufuhr – zu den konsistentesten Ergebnissen. Wenn die Geometrie dünne Wände umfasst, verringern Sie die Vorschubgeschwindigkeit, bevor Sie die Werkzeuggeometrie ändern. Medizinische PEEK-Bearbeitung: Welche Änderungen? Hersteller medizinischer Geräte können PEEK nicht wie ein Industriebauteil behandeln. Das Rohmaterial muss Biokompatibilitätsanforderungen wie USP Class VI oder ISO 10993 erfüllen und der Bearbeitungsprozess muss das Teil vor Kontamination schützen. Das bedeutet spezielle Ausrüstung, gefilterte Luft und disziplinierte Reinraum-Betriebsverfahren. Überlegungen zur industriellen PEEK-Bearbeitung im Vergleich zur medizinischen PEEK-Bearbeitung Faktor Industrielles PEEK Medizinischer PEEK Materialzertifizierung Standarddatenblatt USP-Klasse VI / ISO 10993 Umwelt Standardshop Reinraum (ISO 7 oder besser) Werkzeugbeschränkungen Standard-Kühlmittel zulässig Minimieren Sie die Schmierstoffverunreinigung Dokumentation Grundinspektion Vollständige Chargenrückverfolgbarkeit und DHR Typische Verwendung Luft- und Raumfahrt, Automobil Katheter, chirurgische Instrumente, Implantate Unserer Erfahrung nach geht es beim Übergang von der industriellen zur medizinischen Bearbeitung um mehr als nur das Materialzertifikat. Es erfordert Bediener, die verstehen, wie ein einzelner Grat ein Gerät gefährden kann. Aus diesem Grund führt LINSTANT für jede Charge validierte Prozesse mit dokumentierter Rückverfolgbarkeit durch. Wo CNC-bearbeitete PEEK-Teile in medizinischen Geräten verwendet werden CNC-gefrästes PEEK findet sich überall in modernen medizinischen Geräten. Man findet es in Katheteranschlüssen, Endoskopgriffen, Isolatoren für chirurgische Instrumente und Komponenten für Herzunterstützungspumpen. Seine Fähigkeit, immer wieder sterilisiert zu werden, ohne die mechanische Leistung zu verlieren, macht es zu einem idealen Metallersatz. PEEK verhält sich auch unter Druckbelastung gut und kommt daher in Ventilsitzen, Pumpengehäusen und Klemmmechanismen zum Einsatz, wo Dimensionsstabilität von entscheidender Bedeutung ist. Bei Prototypen ist die CNC-Bearbeitung oft die schnellste Möglichkeit, ein Design zu validieren, bevor mit dem Spritzgießen begonnen wird. Wenn Sie einen Prototyp eines neuen Geräts erstellen oder in die Produktion übergehen, kann LINSTANT Sie mit mehreren PEEK-Produktformen unterstützen, die für die direkte Integration in einen CNC-Workflow konzipiert sind: CNC-bearbeitete PEEK-Komponenten für die Herstellung medizinischer Geräte Diese Produktliste umfasst bearbeitete PEEK-Teile, die für CNC-Arbeitsabläufe geeignet sind und hohe Präzision, Biokompatibilität und Hitzebeständigkeit bieten. Es ist hier als direkte Option für Prototyping oder Produktionsläufe relevant. Produkt anzeigen → PEEK-Schläuche mit präzisen Maßtoleranzen und Multilumen-Optionen Entdecken Sie PEEK-Schläuche mit Innendurchmessern ab 0,10 mm und einer Temperaturbeständigkeit über 250 °C sowie Mehrlumen- und Ballonschlauchvarianten. Ideal für Herz-Kreislauf-, Wirbelsäulen- und andere interventionelle Anwendungen. Produkt anzeigen → PEEK-Spritzgussdienstleistungen für bei hohen Temperaturen sterilisierbare Implantatkomponenten Das PEEK-Spritzgießen ermöglicht eine Reinraumproduktion, einen knochennahen Modul und eine Strahlendurchlässigkeit. Dieser Service wird für Projekte hervorgehoben, die komplexe Geometrien, Kostenkontrolle und die Einhaltung von Implantatvorschriften erfordern. Produkt anzeigen → Über Ningbo LINSTANT Polymer Materials Co., Ltd. Ningbo LINSTANT Polymer Materials Co., Ltd. wurde 2014 gegründet und hat sich seitdem zu einem landesweiten High-Tech-Unternehmen mit über 500 professionellen Mitarbeitern entwickelt. Das Unternehmen ist bestrebt, über die Rolle eines traditionellen Komponentenlieferanten hinauszugehen und ein integraler Bestandteil der Produkte seiner Kunden zu werden. Von der präzisen Abstimmung während der gemeinsamen Designphase bis zur Zuverlässigkeitssicherung während der Herstellung integriert sich LINSTANT tief in die Kernwertschöpfungskette der Produkte seiner Kunden und verwandelt die Kathetertechnologie in einen zentralen Wettbewerbsvorteil ihrer Produkte. Durch kontinuierliche technologische Innovation und strenge Qualitätskontrolle sind wir in der Lage, Medizingeräteunternehmen sicherere, präzisere und technologisch fortschrittlichere maßgeschneiderte Kathetersystemlösungen anzubieten. Neben CNC-bearbeiteten PEEK-Teilen bietet LINSTANT Extrusion, Formen, Sekundärbearbeitung und Oberflächenbehandlung unter einem Dach. Besuchen Sie unsere OEM/ODM-Seite um zu sehen, wie wir kundenspezifische Projekte vom Entwurf bis zur Validierung abwickeln. Häufig gestellte Fragen zur PEEK-CNC-Bearbeitung Ist PEEK schwierig zu CNC-Bearbeitung? Nein. Mit scharfen Werkzeugen und kontrollierter Hitze bearbeitet PEEK vorhersehbar und produziert saubere Teile mit engen Toleranzen. Was ist die beste PEEK-Sorte für die CNC-Bearbeitung? Ungefülltes natürliches PEEK lässt sich am einfachsten bearbeiten; Mit Kohlenstoff gefülltes PEEK erhöht die Steifigkeit, beschleunigt jedoch den Werkzeugverschleiß. Welche Toleranzen können Sie mit der PEEK-Bearbeitung erreichen? Kleine maschinell bearbeitete PEEK-Teile halten üblicherweise ±0,05 mm. Größere oder dünnwandige Teile benötigen möglicherweise ±0,1 mm. Wie schneidet PEEK im Vergleich zu PTFE oder PI ab? PEEK ist fester und steifer als PTFE und leichter zu bearbeiten als PI und bietet dennoch eine hervorragende thermische Beständigkeit. Ist bearbeitetes PEEK für medizinische Geräte sicher? Ja, wenn Sie PEEK in medizinischer Qualität verwenden und unter Reinraumbedingungen mit ordnungsgemäßen Prozesskontrollen herstellen. Warum ist PEEK in der medizinischen Fertigung so beliebt? Es übersteht wiederholte Sterilisationen, widersteht Chemikalien und behält die mechanische Integrität unter langfristiger Belastung bei. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section{margin-bottom:32px;padding:24px;border:1px solid #e6eef5;border-radius:12px;background:#fafcff;}.article-section .chart-container{width:440px;margin:16px auto;text-align:center;}.article-section .chart-caption{caption-side:bottom;font-size:14px;color:#808080;margin-bottom:8px;font-style:italic;}.article-section .bar-item{display:flex;align-items:center;margin-bottom:8px;font-size:14px;}.article-section .bar-label{width:150px;text-align:right;padding-right:12px;color:#333;font-size:14px;}.article-section .bar-track{flex:1;background:#f0f0f0;border-radius:6px;height:24px;overflow:hidden;}.article-section .bar-fill{background:#0077b6;height:100%;color:#fff;line-height:24px;font-size:13px;padding-right:8px;text-align:right;border-radius:6px;}.article-section .chart-container svg{width:100%;height:auto;}.article-section .faq-grid{display:grid;grid-template-columns:repeat(2,1fr);gap:16px;margin-top:16px;}.article-section .faq-item{background:#f4f9ff;border-left:4px solid #0077b6;padding:16px;border-radius:8px;}.article-section .faq-item h3{font-size:17px;color:#003566;margin:0 0 6px;}.article-section .faq-item p{margin:0;font-size:15px;line-height:1.5;}.article-section > a[data-product-card="true"]{display:inline-block;padding:14px 20px;margin:10px 12px 10px 0;background:#e7f2fa;border:2px solid #0077b6;border-radius:10px;text-decoration:none;color:#0077b6;font-weight:bold;font-size:16px;}.article-section > a[href="/product/peek/peek-machined-parts.html"]::after{content:"PEEK Machined Parts";}.article-section > a[href="/product/peek/peek-tubing.html"]::after{content:"PEEK Tubing";}.article-section > a[href="/product/peek/peek-injection-molding.html"]::after{content:"PEEK Injection Molding";}@media (max-width:640px){.article-section .chart-container{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}.article-section{padding:16px;}.article-section .bar-label{width:110px;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 30
    Sep-2026

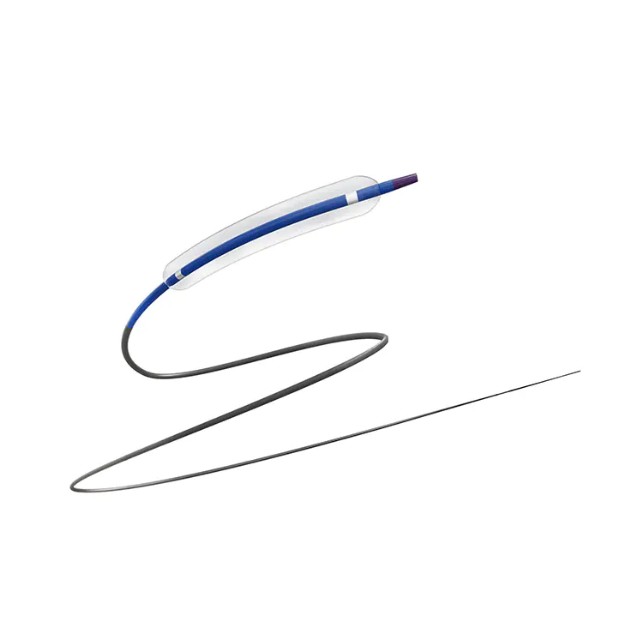

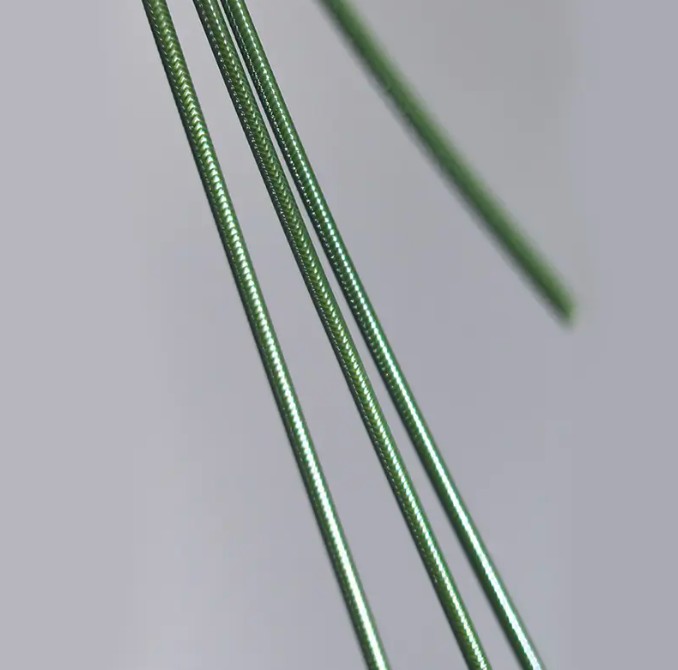

    Die hydrophile Beschichtung verstehen: Wie sie die Reibung in medizinischen Geräten reduziert
    Ein Neurointerventionalist befindet sich seit neunzig Minuten in einer mechanischen Thrombektomie. Jedes Mal, wenn der Mikrokatheter eine Biegung in der mittleren Hirnarterie umrundet, bleibt die Spitze aufgrund des Oberflächenwiderstands gegen die Gefäßwand hinter dem Schaft zurück. Der Arzt gleicht dies mit mehr Vorwärtskraft aus, wodurch die Wandbelastung zunimmt. Genau dieses Problem – die Reibung zwischen einem Gerät und lebendem Gewebe – ist es, zu dessen Lösung hydrophile Beschichtungen entwickelt wurden. Auf das Wesentliche reduziert: Eine hydrophile Beschichtung verwandelt eine trockene Polymeroberfläche mit hoher Reibung in einen nassen, nahezu reibungsfreien Weg. Es ist der Unterschied zwischen dem Schieben eines Katheters durch Sand und dem Gleiten über einen Wasserfilm. Was ist eine hydrophile Beschichtung? Die kurze Antwort: Eine hydrophile Beschichtung ist eine dünne, vernetzte Polymerschicht, typischerweise 1–10 µm dick, die chemisch an die Oberfläche eines medizinischen Geräts gebunden ist. Wenn es Wasser oder Blut ausgesetzt wird, nimmt es Feuchtigkeit auf und quillt zu einer Gelgrenzschicht mit geringer Scherung auf. Diese Schicht senkt den Reibungskoeffizienten (CoF) an der Schnittstelle zwischen Gerät und Gewebe. Der Mechanismus ist physikalische Chemie. Die verwendeten Polymere – üblicherweise Polyvinylpyrrolidon (PVP), Polyacrylamid oder Polyethylenoxid-Copolymere – tragen funktionelle Gruppen, die mit Wasser Wasserstoffbrückenbindungen bilden. Innerhalb von Sekunden nach der Benetzung bildet sich auf der beschichteten Oberfläche eine hydratisierte Hülle. Unter Last erfolgt die Scherverschiebung innerhalb dieser gebundenen Wasserschicht und nicht an der Festkörpergrenzfläche. Dadurch sinkt die Reibung von dem für unbeschichtete Polymerschläuche typischen Bereich von 0,3 bis 0,5 auf unter 0,05, was in den meisten veröffentlichten Vergleichen einer Reduzierung von über 90 Prozent entspricht. Querschnitt der Katheterwand – isometrische Ansicht Aus Gründen der Übersichtlichkeit sind die Ebenen getrennt dargestellt Hydrophil Decklack (1–10 µm) Verbindungsschicht / Grundierung Substrat (extrudierte Rohrwand) Warum Schmierfähigkeit wichtig ist Gleitfähigkeit ist kein Problem der oberflächlichen Wahrnehmung; es handelt sich um einen Parameter der Patientensicherheit. Geräte, die durch Blutgefäße, Harnleiter und Gallengänge wandern, interagieren alle mit empfindlichem Gewebe. Hohe Reibung führt zu Gefäßkrämpfen, Intimaverletzungen und der Notwendigkeit einer aggressiveren Kathetermanipulation. Veröffentlichte Bewertungen der Leistung interventioneller Geräte zeigen durchweg, dass beschichtete Geräte eine deutlich geringere Einführkraft erfordern als gleichwertige unbeschichtete Versionen und dass die Kraft langsamer ansteigt, wenn das Gerät wiederholt neu positioniert wird. Repräsentative Werte des Nassreibungskoeffizienten veranschaulichen den Unterschied: Nassreibungskoeffizient nach Oberflächentyp 0.48 0.18 0.15 0.03 Unbeschichtet Silikon PTFE Hydrophil Repräsentative Werte aus veröffentlichter Literatur zur Beschichtung medizinischer Geräte; niedriger ist besser. Der Unterschied ist klinisch wichtig. Ein Gerät, das sich reibungslos bewegt, verringert das Risiko von Gefäßkrämpfen, Intimadissektionen und die Notwendigkeit einer wiederholten Neupositionierung – Parameter, die sich direkt auf die Eingriffszeit und die Patientenergebnisse auswirken. Hydrophile vs. hydrophobe Beschichtungen Hydrophobe Beschichtungen – wie PTFE-, Silikon- oder paraffinbasierte Schichten – weisen Wasser ab und verringern die Reibung, indem sie die Oberflächenhaftung minimieren. Sie sind unter trockenen Bedingungen wirksam, aber ihr CoF in einer feuchten Blutumgebung bleibt im Allgemeinen über 0,1. Hydrophile Beschichtungen wirken gegensätzlich: Sie ziehen Wasser an und halten es fest, wodurch eine Grenzschicht entsteht, die jede hydrophobe Oberfläche übertrifft, sobald sie hydratisiert ist. Die Wahl hängt vom Nutzungskontext ab. Bei Führungsdrähten bleiben PTFE-über-Draht-Designs Standard, da eine trockene, rutschfeste Oberfläche wünschenswert ist. Bei Kathetern und Schleusen, die eine Nassnavigation erfordern, liefern hydrophile Systeme einen niedrigeren und gleichmäßigeren CoF. Hauptunterschiede zwischen hydrophilen und hydrophoben Beschichtungsansätzen für medizinische Geräte. Eigentum Hydrophil coating Hydrophobe Beschichtung Wasserkontaktwinkel >90° Reibung bei Nässe CoF 0,02–0,05 CoF 0,1–0,25 Schmiermechanismus Grenzschicht aus hydratisiertem Gel Niedrige Oberflächenenergie stößt Flüssigkeit ab Typische Verwendung Katheter, Hüllen, Mikrokatheter Führungsdrähte, Ventilkomponenten Hydrophile Beschichtungschemikalien Drei Polymerfamilien dominieren den Markt für Beschichtungen für medizinische Geräte. Bei Kathetern kommen am häufigsten PVP-basierte Systeme zum Einsatz. Sie vereinen eine hohe Wasseraufnahme mit hervorragender Filmbildung und können thermisch oder UV-vernetzt werden. Polyacrylamid-Beschichtungen bieten eine hohe Haltbarkeit bei wiederholten Wischtests und werden daher häufig für Einführschleusen und größere Geräte verwendet. PEO-basierte Systeme werden verwendet, wenn längere Nass-Trocken-Zyklen erforderlich sind; Ihre langsamere Hydratationskinetik sorgt für eine anhaltende Gleitfähigkeit bei längeren Eingriffen. Die Oberflächenenergie des Untergrundes bestimmt, wie die Beschichtung verankert wird. Hochenergetische Thermoplaste wie Nylon, Pebax und TPU verbinden sich nach der Plasmaaktivierung gut. Fluorpolymere wie PTFE und FEP erfordern eine Ätzung oder eine Primer-Haftschicht. Das Versäumnis der Oberflächenvorbereitung ist die häufigste Ursache für die Ablösung von Beschichtungen in der Produktion. Wie hydrophile Beschichtungen aufgetragen werden Drei Prozesse decken nahezu alle Katheter und Schläuche ab. Die Tauchbeschichtung – die gebräuchlichste – sorgt für eine gleichmäßige Abdeckung komplexer Außenprofile. Das Gerät wird in eine Beschichtungslösung eingetaucht und mit kontrollierter Geschwindigkeit herausgezogen. Die Dicke des Nassfilms hängt von der Entnahmegeschwindigkeit und der Lösungsviskosität ab, wobei die Trockenschichtdicke typischerweise 2–8 µm beträgt. Die Sprühbeschichtung wird dann eingesetzt, wenn eine selektive Abdeckung erforderlich ist, beispielsweise um nur den distalen Abschnitt eines Schafts zu beschichten. Die bevorzugte Methode zur inneren Oberflächenbehandlung ist die Fill-and-Drain-Beschichtung, bei der ein Katheterlumen mit Beschichtungslösung gefüllt und anschließend entleert wird. Prozesskontrolle ist wichtiger als die Auswahl der Chemie. Viskositätsdrift, mitgerissene Blasen, Feuchtigkeit und die Gleichmäßigkeit der Aushärtetemperatur verändern den endgültigen CoF und die Haftungsleistung. LINSTANT betreibt in seiner GMP-kontrollierten Anlage spezielle Oberflächenbehandlungslinien, die es Katheterprojekten ermöglichen, vom extrudierten Substrat zum beschichteten Endprodukt unter einem Dach überzugehen. Wasserkontaktwinkel nach Oberflächenzustand 20° 40° 60° 80° 72° Unbeschichtet 35° Plasmabehandelt 12° Hydrophil Typische Werte für PET-Substrate (Polyethylenterephthalat); Ein geringerer Winkel bedeutet eine bessere Benetzung. Wichtige Leistungsvorteile Hydrophile Beschichtungen sorgen für eine messbare Leistungsverbesserung, die über den gesamten Lebenszyklus des Geräts anhält. Bei Laborvergleichen erreichen beschichtete Katheter routinemäßig eine Reduzierung des nassen CoF um 90 Prozent oder mehr und eine proportionale Verringerung der Einführkraft. Zusätzlich: Das Gefäßtrauma wird reduziert: Ein geringerer Oberflächenwiderstand bedeutet weniger Endothelentblößung und weniger Vasospasmus. Die Gerätekontrolle verbessert sich: Ärzte können die Reaktion der Spitze spüren, da der Säulenstoß nicht durch Reibung entlang des Schafts absorbiert wird. Die Neupositionierung wird weniger traumatisch: Durch wiederholtes distales Vorschieben und Zurückziehen kommt es bei beschichteten Geräten zu einem langsameren Reibungsaufbau als bei unbeschichteten Kontrollen. Leistungsmerkmale – Hydrophiler vs. unbeschichteter Katheter Gleitfähigkeit Haltbarkeit Biokompat. Haftung Gewebetrauma Reduzierung Hydrophil coated Unbeschichtet Anwendungen für interventionelle Geräte Hydrophile Beschichtungen werden überall dort eingesetzt, wo ein Gerät unter nassen Bedingungen durch ein Lumen navigieren muss. Zu den Hauptanwendungen gehören: Angiographiekatheter für die diagnostische Bildgebung Führungskatheter zur Einführung von Ballons und Stents Mikrokatheter für die neurovaskuläre und periphere Embolisation Ureterzugangshülsen und Ballondilatationskatheter Endoskopisches Zubehör, das durch Arbeitskanäle verläuft Mikrokatheter mit anpassbarer Steifigkeit und abgerundeter Spitze Dieser kleine verstärkte Katheter ist für die Navigation gewundener Gefäße bei minimalinvasiven Eingriffen konzipiert. Seine anpassbare Härte und der abgerundete Kopf eignen sich für Anwendungen, bei denen über die gesamte Länge geringe Reibung erforderlich ist. Produkt anzeigen → Die Leistungsanforderungen unterscheiden sich je nach Anwendung. Ein Führungskatheter beispielsweise muss am proximalen Ende gut schiebbar sein, aber am distalen Schaft, wo er über einen Draht geführt wird, soll die Reibung gering sein. Im Gegensatz dazu benötigt ein Mikrokatheter über seine gesamte Länge eine gleichmäßig geringe Reibung, da der endgültige Zugang zur Läsion fast immer am mühsamsten ist. Eine ausführliche Erläuterung der Konstruktion des Führungskatheters finden Sie in unserem technischen Artikel über Führungskatheter . Angiographischer Katheter zur Kontrastmittelabgabe und Druckbeständigkeit Dieser Katheter bietet einen Kanal für röntgendichte Mittel bei der Röntgendiagnostik. Es verfügt über eine geflochtene Edelstahlkonstruktion, eine weiche Spitze und einen Druckwiderstand von bis zu 1200 PSI und erfüllt so unterschiedliche Leistungsanforderungen. Produkt anzeigen → Reibungskraft während wiederholter Einfügungszyklen Relative Reibungskraft 5 10 15 20 50 100 150 Unbeschichtet Hydrophil Veranschaulichende Daten aus simulierten Anwendungstests mit wiederholtem distalen Vorrücken. Auswahl eines hydrophilen Beschichtungspartners Bei der Bewertung eines Outsourcing-Partners für hydrophile Beschichtungen sind vier Punkte wichtig: Substrat capability — Extrudiert der Partner seine eigenen Schläuche oder muss das Substrat anderswo bezogen werden? Prozessreife — Fragen Sie nach CoF- und Haftungsdaten auf dem tatsächlichen Substrat, nicht nur nach einem Datenblatt. Kurkompatibilität — Bestätigen Sie, dass die Beschichtung innerhalb des thermischen Budgets des Geräts aushärtet. Sterilisationsvalidierung — Stellen Sie sicher, dass EtO- oder Gamma-Zyklen die Beschichtungsleistung nicht beeinträchtigen. Ein Partner mit hauseigener Extrusion, Beschichtung und Sekundärverarbeitung kann die Entwicklungszeit erheblich verkürzen. LINSTANTs OEM/ODM-Programm bietet diese vertikale Integration, von der Polymerauswahl bis zur Endmontage. Besprechen Sie die Anforderungen frühzeitig, insbesondere wenn das Gerät eine ungewöhnliche Geometrie oder ein Fluorpolymersubstrat aufweist. Über Ningbo LINSTANT Polymer Materials Co., Ltd. Ningbo LINSTANT Polymer Materials Co., Ltd. wurde 2014 gegründet und hat sich seitdem zu einem landesweiten High-Tech-Unternehmen mit über 500 professionellen Mitarbeitern entwickelt. Das Unternehmen ist bestrebt, über die Rolle eines traditionellen Komponentenlieferanten hinauszugehen und ein integraler Bestandteil der Produkte seiner Kunden zu werden. Von der präzisen Abstimmung während der gemeinsamen Designphase bis zur Zuverlässigkeitssicherung während der Herstellung integriert sich LINSTANT tief in die Kernwertschöpfungskette der Produkte seiner Kunden und verwandelt die Kathetertechnologie in einen zentralen Wettbewerbsvorteil ihrer Produkte. Durch kontinuierliche technologische Innovation und strenge Qualitätskontrolle sind wir in der Lage, Medizingeräteunternehmen sicherere, präzisere und technologisch fortschrittlichere maßgeschneiderte Kathetersystemlösungen anzubieten. Häufig gestellte Fragen zu hydrophilen Beschichtungen Q1. Wie lange hält die hydrophile Beschichtung eines Katheters? Eine gut ausgehärtete hydrophile Beschichtung behält in der Regel die Gleitfähigkeit für die Dauer eines Eingriffs bei – normalerweise 20 Minuten bis 4 Stunden bei kontinuierlichem Nasskontakt. Die Haltbarkeit hängt von der Aushärtequalität, der Substrathaftung und der Sterilisation ab. Nach wiederholten Zyklen steigt die Reibung allmählich an, bleibt aber bei vielen Konfigurationen üblicherweise unter 0,1. Q2. Wie hoch ist der Reibungskoeffizient einer hydrophilen Beschichtung? Der nasse CoF beträgt typischerweise 0,02–0,05, verglichen mit 0,3–0,5 bei unbeschichteten Polymerschläuchen. Der genaue Wert hängt vom Untergrund, der Schichtdicke, den Aushärtungsbedingungen und der verwendeten Prüfmethode ab. Q3. Kann eine hydrophile Beschichtung auf PTFE- oder PEEK-Schläuche aufgebracht werden? Ja, bei richtiger Untergrundvorbereitung. PTFE erfordert vor der Beschichtung eine chemische Ätzung oder Plasmabehandlung; PEEK kann nach der Plasmaaktivierung oder mit einem kompatiblen Primer beschichtet werden. Durch die frühzeitige Bestätigung der Schnittstelle zwischen Substrat und Beschichtung im Projekt werden spätere Verbindungsfehler vermieden. Q4. Wie wird die Haftung von Beschichtungen bei der Herstellung medizinischer Geräte getestet? Zu den Standardmethoden gehören der Pinch-Test (wiederholtes Einklemmen der beschichteten Oberfläche und Prüfung auf Delaminierung), der Tape-Pull-Haftungstest und Rasterelektronenmikroskop-Querschnitte nach dem Einweichtest. F5. Beeinflusst eine hydrophile Beschichtung die Biokompatibilität? Beschichtungsbestandteile werden gemäß ISO 10993-5 auf Zytokompatibilität geprüft; Die meisten kommerziellen Systeme sind nicht zytotoxisch. Allerdings sollte jede Gerätekonfiguration im Rahmen des letzten Sterilisationszyklus getestet werden, da EtO oder Gammabestrahlung die Vernetzungsdichte verändern können. F6. Wie verringert eine hydrophile Beschichtung die Reibung in einem Katheter? Im nassen Zustand absorbiert die Polymermatrix der Beschichtung Wasser und bildet eine rutschige, hydratisierte Gelschicht. Die Scherung erfolgt zwischen dem Gerät und dem Gewebe innerhalb dieser wasserreichen Schicht und nicht an der Fest-Fest-Grenzfläche, weshalb die Reibung um mehr als 90 Prozent sinkt. .article-section table{display: table!important;border-collapse:collapse;margin:20px auto;width:100%;} .article-section thead{display: table-header-group!important;} .article-section tbody{display: table-row-group!important;} .article-section tr{display: table-row!important;} .article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background-color:#f2f2f2;text-align:left;} .article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;} .article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;} .article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;} .article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;} .article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;} .article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;} .article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;} .article-section p{font-size:16px!important;margin-bottom:12px;} .chart-box{width:440px;margin:20px auto;text-align:center;} .chart-box svg{display:block;margin:0 auto;width:440px;height:auto;} .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:16px;margin:20px 0;} .faq-item{background:#f0f7fb;border-left:4px solid #2e9e5b;border-radius:8px;padding:16px;} .faq-item:nth-child(odd){background:#fff3e8;border-left-color:#e07a3f;} .faq-item h3{font-size:15px;font-weight:bold;margin-bottom:8px!important;color:#1a3a5c;} .faq-item p{font-size:15px!important;margin-bottom:0!important;color:#444;line-height:1.5;} @media (max-width:640px){ .chart-box{width:100%;} .chart-box svg{width:100%;height:auto;} .faq-grid{grid-template-columns:1fr;} } .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 23
    Sep-2026

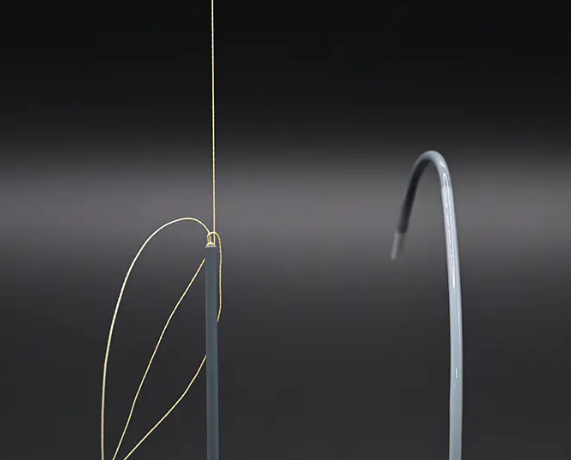

    Ein praktischer Leitfaden zur Spitzenformung: Verwendung, Auswahl und wichtige Überlegungen
    Sie befinden sich in der Endphase der Entwicklung eines neuen Führungskatheters. Der Schaft drückt gut, die Kurvenform behält die Spur, aber die Spitze bleibt bei der ersten Biegung immer wieder an der simulierten Anatomie hängen. In den meisten Fällen liegt das Problem nicht am Schaftdesign oder der Polymermischung, sondern am Schritt der Spitzenformung. Das Formen der Spitze ist kein kosmetischer Endbearbeitungsvorgang. Es ist der Prozess, der bestimmt, ob ein Gerät sicher durch gewundene Gefäße navigieren, eine schmale Läsion überqueren oder auf einen distalen Ast zugreifen kann, ohne ein Trauma zu verursachen. Für Medizingeräte-Ingenieure ist die Botschaft einfach: Zuerst muss der Tippp richtig sein, dann hat der Rest des Geräts eine Chance zu funktionieren. Was ist Katheterspitzenformung? Das Formen der Katheterspitze ist ein wärmebasierter Sekundärvorgang. Ein vorextrudierter Schlauch wird in ein Formwerkzeug gelegt, erhitzt, bis das Polymer weich wird, in eine Zielgeometrie umgeformt und dann abgekühlt, um die Form zu fixieren. Der Prozess wird durch vier unabhängige Variablen gesteuert: Heiztemperatur und Rampenprofil Formspalt und Verweilzeit Axialkraft, Vakuum oder interner Luftdruck Abkühlgeschwindigkeit und Nachkühlungsabweichung Auf praktischer Ebene nimmt die Spitzenformung das distale Ende eines Katheters und verleiht ihm eine konische, kuppelförmige, aufgeweitete oder gebogene Form. Die Wahl der Geometrie richtet sich nach der beabsichtigten klinischen Funktion. Eine weiche Verjüngung erleichtert die Führung über einen Führungsdraht, eine gewölbte Spitze schützt die Gefäßwand und eine gebogene Spitze erleichtert die Neuausrichtung des Geräts. Wo die Spitzenformung im Produktionsfluss stattfindet Die Spitzenformung erfolgt in der Regel nach dem Extrudieren und Flechten und vor dem Zusammenbau der Nabe oder der endgültig verbundenen Komponenten. Das bedeutet, dass sich jeder bei der Spitzenformung festgestellte Fehler auch auf die vorgelagerten Erträge auswirkt. Eine disziplinierte Prozessgestaltung verhindert Nacharbeitsschleifen. Katheter Tip Obere Form Untere Form Heizung Isometrische Darstellung einer Katheterspitzenformform mit Darstellung des Schlauchs, der Spitzengeometrie, der Heizzone und der oberen/unteren Formhälften. Warum die Qualität der Spitzenformung nicht vernachlässigt werden darf Die Formgebung der Katheterspitze beeinflusst mehr als nur das Aussehen des Geräts. Es hat direkte Konsequenzen für: Gefäßsicherheit. Eine scharfe Kante oder ein Grat an der Spitze kann eine Gefäßwand zerreißen oder eine Embolisierung verursachen. Verfolgbarkeit und Crossability. Ein wohlgeformter Konus überträgt Drehmoment und Schubkraft effizienter über einen gewundenen Weg. Führungsdraht- und Gerätekompatibilität. Die Spitzengeometrie steuert, wie leicht ein Draht oder ein anderes Gerät durch das Lumen passt. Bildleistung. Eine blinkende oder unregelmäßige Spitze kann bei der Durchleuchtung oder OCT-Beurteilung zu Artefakten führen. Robustheit der Montage. Abweichungen in den Spitzenabmessungen erschweren das Anbringen einer röntgendichten Markierung oder die Verbindung mit einem distalen Abschnitt. Kurz gesagt, die Spitzenformung ist die letzte Verteidigungslinie zwischen einem guten Gerät und einem guten Design. Diese Erkenntnis ist der Grund, warum führende Hersteller für diesen Schritt in die Prozesscharakterisierung investieren. Auswählen von Materialien für die Spitzenformung Die Materialauswahl beeinflusst das Prozessfenster mehr als jede andere Variable. Jede Polymerfamilie hat ihr eigenes thermisches Verhalten, ihre eigene Schmelzfestigkeit und ihr eigenes Schrumpfungsprofil. Die Arbeitspferd-Polymere: Pebax, TPU und Nylon Pebax (Polyetherblockamid) ist das am häufigsten verwendete Material für weiche Katheterspitzen. Sein Shore-Härtebereich von 25D bis 72D ermöglicht es Ingenieuren, Flexibilität und Drehmomentübertragung in Einklang zu bringen. Ein typisches Formfenster liegt zwischen 150 °C und 210 °C, was niedrig genug ist, um thermische Schäden zu reduzieren, aber hoch genug, um die Spitze schnell zu formen. TPU (thermoplastisches Polyurethan) bietet eine hervorragende Abriebfestigkeit und kann mit röntgendichten Füllstoffen formuliert werden. TPU-Spitzen werden üblicherweise im Temperaturbereich von 160–220 °C geformt. Die geringere Schmelzfestigkeit erfordert einen engeren Formspalt, um ein Durchhängen zu vermeiden. Nylon (Polyamid) bietet eine höhere Säulenfestigkeit und wird häufig in strukturell anspruchsvollen Spitzen verwendet. Feuchtigkeitsempfindlichkeit kann jedoch zu Oberflächenfehlern führen, daher ist vor der Formung eine trockene Klimatisierung unerlässlich. Hochleistungsoptionen: BLICK und Polyimid BLICK ist eine ausgezeichnete Wahl für Geräte, die eine hohe Dauerfestigkeit und Temperaturbeständigkeit erfordern. Die Spitzenformung von PEEK erfordert Formtemperaturen im Bereich von 340–400 °C. Da sich PEEK stärker ausdehnt als herkömmliche technische Kunststoffe, muss der Formspalt lockerer sein, um ein Anhaften oder Festfressen zu verhindern. Polyimid ist nicht schmelzformbar. Sein Wert liegt in dünnwandigen, hitzebeständigen Wellen. Bei der Spitzenformung greifen Hersteller in der Regel stattdessen auf klebstoff- oder lösungsmittelbasierte Techniken zurück. Fluorpolymere: Geringe Reibung, begrenzte Formbarkeit PTFE und FEP bieten die beste Schmierfähigkeit und chemische Beständigkeit, fließen jedoch nicht in einer Standardform zum Formen von Spitzen. PTFE kann überhaupt nicht schmelzverarbeitet werden. In der Praxis wird eine Fluorpolymerspitze durch Ankleben eines separaten, reibungsarmen distalen Abschnitts oder durch den Einsatz von Wärmeschrumpftechnik hergestellt. Tabelle 1. Vergleich gängiger Materialien für die Katheterspitzenformung. Material Shore-Härte Umformtemp Hauptrisiko Pebax 25D–72D 150–210°C Thermischer Abbau TPU 80A–95A 160–220°C Schmelze sackt ab Nylon 30D–65D 170–230°C Feuchtigkeitsempfindlichkeit PEEK 80D–90D 340–400°C Überhitzung/Kleben Polyimid Starr Nicht formbar Haftungsprobleme PTFE / FEP 50D–55D Nicht schmelzformbar Keine Schmelzverarbeitung Präzisions-Ballonschläuche für medizinische Katheter Ballonschläuche mit engen Toleranzen bis zu ±0,01 mm und mehrschichtigen Optionen bis zu einem Berstdruck von 55 atm. Geeignet für Ballondilatationskatheter bei kardiovaskulären und minimalinvasiven Eingriffen und bietet gleichbleibende mechanische Eigenschaften. Produkt anzeigen → Typische Starttemperatur für die Katheterspitzenformung Pebax 150°C TPU 160°C Nylon 170°C PEEK 340°C PTFE N/A PI N/A Temperaturbereiche sind typische Werte für medizinische Polymere, zusammengefasst aus allgemeinen technischen Referenzen und LINSTANT-Prozesstechnikdaten. Wenn eine Spitze mit einem Ballon arbeiten muss, wirkt sich die Wahl der Ballonschlauchqualität auf die Gesamtmontage aus. Viele Ingenieure suchen nach einem Partner, der Ballonschläuche mit einer konsistenten Spitzenformreaktion liefern kann. Das Portfolio an medizinischen Ballonschläuchen von LINSTANT umfasst einschichtige, doppelschichtige und dreischichtige Optionen, gerade weil sich an der Spitze unterschiedliche Wandstrukturen treffen. Häufige Fehler bei der Spitzenformung und wie man sie verhindert In einer Produktionsumgebung lassen sich Spitzenbildungsfehler in einige wiederkehrende Familien einteilen. Ihr frühzeitiges Erkennen verhindert systematischen Ausschuss. Tabelle 2. Typische Spitzenbildungsfehler, Grundursachen und Gegenmaßnahmen. Defekt Grundursache Gegenmaßnahme Grat / Blitz Formspalt zu groß oder Temperatur zu hoch Spalt verkleinern, Temperatur senken, Abkühlrate anpassen Dimensionsinkonsistenz Ungleichmäßige Erwärmung oder Variation der Materialcharge Wärmeprofil neu qualifizieren, Materialcharge überprüfen Variation der Wandstärke Falsch ausgerichtete Form oder exzentrisches Rohr Werkzeug ausrichten, Rohrkonzentrizität prüfen Matte oder wellige Oberfläche Falsche Abkühlrate oder zu lange Verweilzeit Verweilzeit verkürzen, Abkühlkurve optimieren Geschlossene/kollabierte Spitze Übermäßiges Vakuum oder Überdruck Innendruck und Entlüftung ausgleichen Schweißlinie Strömungsfrontkollision in einer mehrschichtigen Spitze Formgeometrie oder Materialkombination anpassen Bei Mikrokathetern ist die Kontrolle der Spitzenformung noch anspruchsvoller, da die Wandstärke häufig unter 0,2 mm liegt. Eine Temperaturschwankung von 5 °C kann aus einer sauberen Spitze eine weiche, nicht funktionsfähige Spitze machen. Die ordnungsgemäße Formung der Mikrokatheterspitze erfordert normalerweise Infrarot- oder HF-Erwärmung mit geschlossener Temperaturüberwachung. Verstärkter Mikrokatheter für minimalinvasive Chirurgie Mikrokatheter mit einem Außendurchmesser von unter 1 mm, anpassbarer Härte und Durchmesseränderungen zur Navigation gewundener Gefäße. Die abgerundete Spitze reduziert Traumata und eignet sich daher ideal für Neurointerventionen, Herz-Kreislauf- und Tumorbehandlungen. Produkt anzeigen → Wenn Sie mit PEEK-Schläuchen arbeiten, besteht die Gefahr einer Überhitzung. Um PEEK zu formen, ohne dass es verkohlt oder seine mechanischen Eigenschaften verliert, sind fortschrittliche Werkzeuge erforderlich. Einzelheiten zu diesem speziellen Material finden Sie in unserem Artikel über Spitzenformender medizinischer PEEK-Schlauch . Über LINSTANT: Ein Partner für maßgeschneiderte Kathetersysteme Ningbo LINSTANT Polymer Materials Co., Ltd. wurde 2014 gegründet und hat sich seitdem zu einem landesweiten High-Tech-Unternehmen mit über 500 professionellen Mitarbeitern entwickelt. Das Unternehmen ist bestrebt, über die Rolle eines traditionellen Komponentenlieferanten hinauszugehen und ein integraler Bestandteil der Produkte seiner Kunden zu werden. Von der präzisen Abstimmung während der gemeinsamen Designphase bis zur Zuverlässigkeitssicherung während der Herstellung integriert sich LINSTANT tief in die Kernwertschöpfungskette der Produkte seiner Kunden und verwandelt die Kathetertechnologie in einen zentralen Wettbewerbsvorteil ihrer Produkte. Durch kontinuierliche technologische Innovation und strenge Qualitätskontrolle sind wir in der Lage, Medizingeräteunternehmen sicherere, präzisere und technologisch fortschrittlichere maßgeschneiderte Kathetersystemlösungen anzubieten. LINSTANT betreibt einen fast 20.000 m² großen GMP-konformen Reinraum mit 15 importierten Extrusionslinien, 8 speziellen PEEK-Extrusionslinien, 2 Spritzgusslinien und fast 100 Sätzen Flecht-, Feder-, Beschichtungs- und Schweißausrüstung. Diese Kapazität unterstützt sowohl die Pilotproduktion im kleinen Maßstab als auch die Lieferung nachhaltiger Mengen. Führungskatheter mit hohem Drehmoment und geflochtener Struktur Führungskatheter mit mehrstufiger Härte, weicher distaler Spitze und geflochtenem Schaft für überlegenes Drehmoment und Stabilität. Die ultradünne Wand und die PTFE-Innenschicht sorgen für eine reibungslose Gerätelieferung, unterstützt durch eine GMP-konforme Reinraumproduktion. Produkt anzeigen → Von der Zeichnung zur Produktion: So skalieren Sie ein Design zur Spitzenformung Um eine Spitzenformungsspezifikation in die Produktion umzusetzen, ist mehr als nur eine Form erforderlich. Es erfordert Prozesscharakterisierung, Erstmusterprüfung und kontrollierte Produktionsparameter. Ein guter Partner definiert das Prozessfenster, dokumentiert kritische Prozessparameter und unterstützt Validierungsaktivitäten. LINSTANTs OEM/ODM-Dienste decken den gesamten Weg von der Materialauswahl und Werkzeugausstattung bis hin zu Pilotläufen und Serienproduktion ab. Für europäische und nordamerikanische Geräteteams besteht der Vorteil darin, dass sie einen einzigen Lieferanten mit eigener Extrusion und Sekundärverarbeitung haben, was Übertragungsrisiken reduziert und die Vorlaufzeiten verkürzt. Häufig gestellte Fragen zur Katheterspitzenformung Q1. Was bildet die Katheterspitze? Katheter tip forming is a heat-based process that shapes the distal end of a medical tube into a taper, dome, or other functional geometry for navigation and clinical safety. Q2. Welche Materialien eignen sich am besten für die Spitzenformung? Üblicherweise werden Pebax, TPU, Nylon und PEEK verwendet. Polyimid und PTFE erfordern typischerweise eine Klebeverbindung oder mechanische Verfahren anstelle einer Wärmeformung. Q3. Was verursacht Spitzenbildungsfehler? Ungleichmäßige Erwärmung, schlechte Formausrichtung, Überdruck und inkompatible Materialqualitäten sind die häufigsten Ursachen für Grate, Grate oder Dimensionsprobleme. Q4. Wie wird die Qualität der Spitzenformung überprüft? Zur Überprüfung der geformten Spitze werden in der Regel optische Inspektion, Dimensionsmessung, Dichtheitsprüfung und Berstdruckprüfung kombiniert. F5. Bietet LINSTANT eine individuelle Spitzenformung an? Ja. Das OEM/ODM-Programm von LINSTANT unterstützt die kundenspezifische Spitzenformung von der Designphase über die Werkzeugentwicklung bis hin zur Serienproduktion. F6. Was ist der Unterschied zwischen Tipping und Tip Forming? Unter „Kippen“ versteht man im Allgemeinen die anfängliche Formgebung des Rohrendes, während die Spitzenformung die vollständige Definition des distalen Profils umfasst, einschließlich Erhitzen, Formen, Abkühlen und Endbearbeiten. .article-section { margin-bottom:28px; }.article-section h2 { font-size:22px; font-weight:bold; text-align:left; margin-bottom:12px!important; }.article-section h3 { font-size:16px; font-weight:bold; text-align:left; margin-bottom:12px; }.article-section p { font-size:16px!important; margin-bottom:12px; }.article-section ol { margin-bottom:12px; list-style-type:decimal; list-style-position:inside; padding-left:0; }.article-section ul { margin-bottom:12px; list-style-type:disc; list-style-position:inside; }.article-section li { list-style:inherit; font-size:16px; margin-bottom:6px; }.article-section table { display:table!important; border-collapse:collapse; }.article-section thead { display:table-header-group!important; }.article-section tbody { display:table-row-group!important; }.article-section tr { display:table-row!important; }.article-section th { display:table-cell!important; font-weight:bold; border:1px solid #cccccc; padding:8px; }.article-section td { display:table-cell!important; border:1px solid #cccccc; padding:8px; }.article-section caption { caption-side:bottom; font-size:16px; margin-bottom:12px; font-style:italic; color:#808080; }.intro-section { background:#f0f7ff; border-left:4px solid #2b7bb9; padding:18px 20px; }.process-section { background:#ffffff; }.why-section { background:#f8f8f8; padding:18px 20px; }.materials-section { border-top:2px solid #e0e0e0; }.quality-section { background:#fffaf0; padding:18px 20px; }.company-section { background:#f0f4f0; padding:18px 20px; border-radius:8px; }.partner-section { background:#f8f0f4; padding:18px 20px; }.faq-section { border-top:3px solid #2b7bb9; }.svg-figure { width:440px; margin:0 auto; text-align:center; }.figure-caption { font-size:14px; color:#666; font-style:italic; margin-top:8px; }.chart { width:440px; margin:0 auto 20px; background:#f9f9f9; padding:16px; border-radius:8px; }.chart-title { font-size:15px; font-weight:bold; text-align:center; margin-bottom:14px; }.bar-row { display:flex; align-items:center; margin-bottom:10px; }.bar-label { width:90px; font-size:14px; }.bar-track { flex:1; background:#e5e5e5; border-radius:5px; height:22px; }.bar-fill { height:100%; border-radius:5px; background:#4a90d9; }.bar-range { width:90px; font-size:13px; margin-left:8px; }.source-note { font-size:13px; color:#777; font-style:italic; margin-top:6px; }.faq-grid { display:grid; grid-template-columns:1fr 1fr; gap:16px; }.faq-item { background:#edf4fb; border-radius:8px; padding:14px 16px; border-left:4px solid #2b7bb9; }.faq-item h3 { font-size:15px; font-weight:bold; margin-bottom:6px; }.faq-item p { font-size:15px; margin-bottom:0; }@media (max-width:640px) {.svg-figure, .chart { width:100%; }.svg-figure svg { width:100%; height:auto; }.faq-grid { grid-template-columns:1fr; }.bar-label { width:70px; font-size:13px; }.bar-range { width:74px; font-size:12px; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
  • 16
    Sep-2026

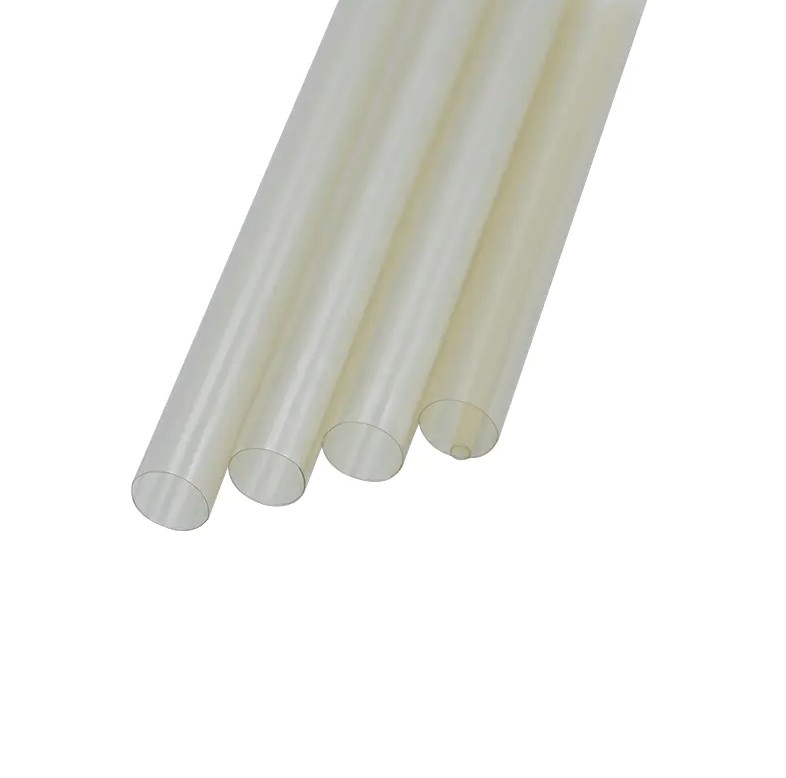

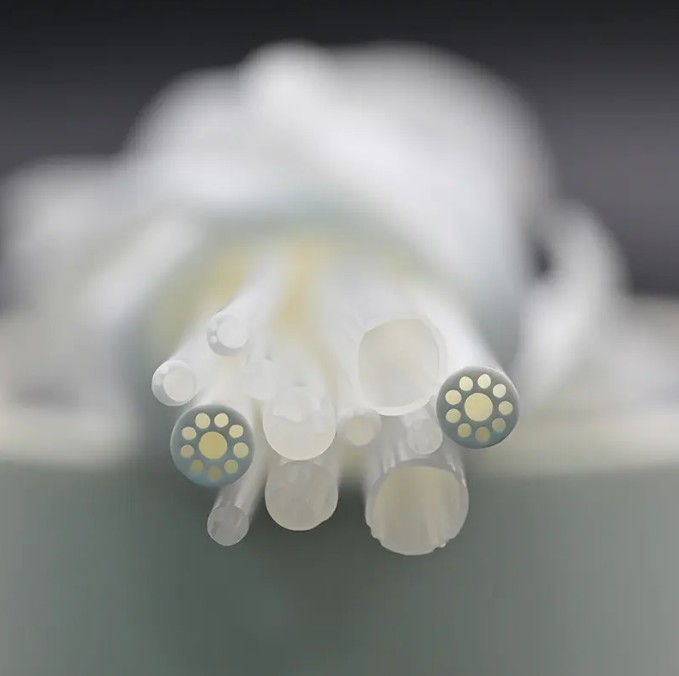

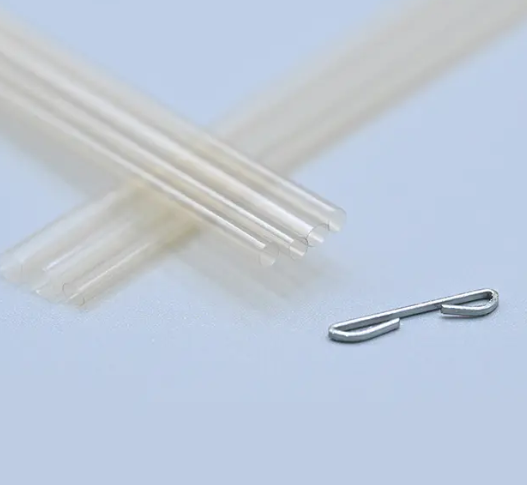

    Polyamid vs. Polyimid: Hauptunterschiede, Vor- und Nachteile bei medizinischen Schläuchen und Kathetern
    Die Wahl zwischen Polyamid und Polyimid für eine medizinische Katheterkomponente ist eine Entscheidung, die sich auf die Geräteleistung, die Herstellungskosten und das regulatorische Risiko auswirkt. Die praktische Antwort ist klar: Polyamid ist die richtige Wahl, wenn Flexibilität, Knickfestigkeit und Budget im Vordergrund stehen; Polyimid ist die richtige Wahl, wenn Dünnwandfestigkeit, thermische Stabilität und Maßgenauigkeit entscheidend sind. Der molekulare Unterschied erklärt den Leistungsunterschied. Polyamid besteht aus flexiblen Amidketten, die das Material zäh und duktil machen, aber seine Hitzebeständigkeit einschränken. Polyimid enthält starre Imidringe, die weitaus höheren Temperaturen standhalten, aber die Bruchdehnung verringern. In diesem Artikel vergleichen wir beide Polymere hinsichtlich der Eigenschaften, die bei der Herstellung von medizinischen Schläuchen und Kathetern am wichtigsten sind. Was ist Polyamid (PA)? Polyamid, allgemein bekannt als Nylon, ist ein teilkristalliner Thermoplast mit sich wiederholenden Amidbindungen. Die gebräuchlichsten medizinischen Qualitäten sind PA11 und PA12, die ein ausgewogenes Verhältnis von Zähigkeit, Flexibilität und Verarbeitbarkeit bieten. PA6 und PA66 werden auch in nicht implantierbaren Gerätekomponenten verwendet, bei denen eine höhere Steifigkeit erforderlich ist. Zu den wichtigsten Eigenschaften von Polyamidn gehören: Zugfestigkeit zwischen 50 und 90 MPa, je nach Feuchtigkeitsgehalt und Sorte variierend. Hohe Bruchdehnung, bei PA12 oft über 200 %, was eine hervorragende Knickfestigkeit bei dünnwandigen Schläuchen bietet. Dauergebrauchstemperatur von 100 bis 120 °C, mit kurzfristigen Spitzen um 150 °C. Wasseraufnahme von 1 bis 3 %, was zu Dimensionsveränderungen und einer leichten Verringerung der Steifigkeit führen kann. Niedrige Materialkosten und hervorragende Extrudierbarkeit machen es zur Standardwahl für kostenempfindliche Komponenten. Mehrlumiger Schlauch für den gleichzeitigen Zugang in medizinischen Kathetern Multilumenschläuche verfügen über mehrere Kanäle in einem einzigen Schlauch und ermöglichen den gleichzeitigen Durchgang von Führungsdrähten, Medikamenten und Gasen. Es bietet anpassbare Lumenkonfigurationen von bis zu 10, gute mechanische Eigenschaften und Biokompatibilität, wodurch es für komplexe interventionelle Eingriffe geeignet ist. Produkt anzeigen → Bei der Herstellung medizinischer Geräte wird Polyamid häufig für flexible Katheterschäfte, Ballonschläuche und die Multilumen-Extrusion verwendet. PA-Schläuche werden häufig mit anderen Polymeren coextrudiert, um ein Gerät mit einem weichen, knickfesten Körper und einem starren proximalen Abschnitt zu schaffen. Polyamid eignet sich auch gut für Wärmeschrumpfanwendungen, wo sein niedriger Schmelzpunkt und seine gute Klebefähigkeit zuverlässige Verbindungen schaffen. Was ist Polyimid (PI)? Polyimid ist ein Hochleistungspolymer mit Imidringen im Grundgerüst. Es ist sowohl in duroplastischer als auch in thermoplastischer Form erhältlich und wird in medizinischen Geräten hauptsächlich als dünnwandiges Schlauchmaterial für Katheterschäfte, Führungskatheter und Mikrokatheter verwendet. Zu den wichtigsten Eigenschaften von Polyimidn gehören: Zugfestigkeit von 120 bis 200 MPa in gezogenen oder verstärkten Sorten. Dauergebrauchstemperatur von 250 bis 300 °C, mit kurzfristigen Spitzen über 400 °C. Geringe Bruchdehnung (5 bis 15 %) sorgt für hohe Drückbarkeit und Drehmomentübertragung. Feuchtigkeitsaufnahme unter 0,3 %, wodurch die Abmessungen in feuchten Umgebungen stabil bleiben. Außergewöhnliche Beständigkeit gegen Hydrolyse, Lösungsmittel, Gammastrahlung und EtO-Sterilisation. Medizinischer Polyimidschlauch mit dünnen Wänden und hohem Modul Medizinische Polyimidschläuche vereinen Festigkeit, Verschleißfestigkeit und Toleranz gegenüber extrem hohen Temperaturen. Seine dünnen Wände maximieren das Innenlumen und behalten gleichzeitig einen hohen Modul bei, wodurch ein Knicken bei gewundener Anatomie verhindert wird, ideal für neurovaskuläre und Koronarkatheter. Produkt anzeigen → Die Kombination aus hohem Modul und dünner Wand macht Polyimid für neurovaskuläre Katheter, Koronar-Mikrokatheter und Führungskatheter so attraktiv. Eine dünnere Wand bei gleichem Außendurchmesser ergibt ein größeres Innenlumen für die Drahtkreuzung, während das hohe Modul ein Knicken während der Navigation durch gewundene Anatomie verhindert. Polyamid vs. Polyimid: Direkter Vergleich Wenn diese beiden Materialien nebeneinander platziert werden, werden die Unterschiede in Leistung und Kosten sofort sichtbar. Die folgende Tabelle fasst die wichtigsten technischen Eigenschaften zusammen, die Gerätehersteller bei der Materialauswahl bewerten müssen. Tabelle 1: Eigenschaftsvergleich von Polyamid (PA) und Polyimid (PI) Eigentum Polyamid (PA) Polyimid (PI) Chemische Struktur Amidbindungen Imidringe Dauerbetriebstemperatur 100–120 °C 250–300 °C Zugfestigkeit 50-90 MPa 120-200 MPa Bruchdehnung 100–300 % 5-15 % Wasseraufnahme 1-3% Strahlungsbeständigkeit Mäßig Ausgezeichnet Chemische Beständigkeit Gute bis gängige Lösungsmittel Ausgezeichnet to most chemicals Relative Materialkosten 1x 5-10x Verarbeitungsmethode Extrusion, Spritzguss Lösungsguss, Spezialextrusion Die thermische Lücke ist das offensichtlichste Unterscheidungsmerkmal. Basierend auf veröffentlichten Materialdatenblättern erreicht Polyamid bei Dauerbetrieb eine Höchsttemperatur von etwa 120 °C, während Polyimid bis zu 300 °C betrieben werden kann. Bei Medizinprodukten, die einer Heißsiegelung, Laserschweißung oder Hochtemperatur-Spitzenformung unterzogen werden, ist dieser Unterschied entscheidend. 0°C 100°C 200°C 300°C 400°C PA (Nylon): 120 °C PI: 300°C Mechanische und thermische Eigenschaften in der Praxis Beim realen Katheterdesign wird das mechanische Verhalten eines Polymerschlauchs durch Zugfestigkeit, Bruchdehnung und Biegemodul definiert. Die hohe Dehnbarkeit von Polyamid macht ein Rohr mit 0,15 mm Wandstärke extrem knickfest, wenn es um einen Radius von 8 bis 10 mm gebogen wird. Aufgrund der hohen Zugfestigkeit und geringen Dehnung von Polyimid kann ein Rohr mit einer Wandstärke von 0,05 mm das Drehmoment und die Schubkraft aufnehmen, die zum Erreichen der distalen Anatomie erforderlich sind. Bei starkem Biegen kann es jedoch knicken. Thermisch Mech Flex Chem Elektr Kosten Polyamide Polyimide Aus diesem Grund verwenden viele Geräteentwickler einen zusammengesetzten Ansatz. Ein Schaft aus Polyimid sorgt für Schiebbarkeit und Drehmomentreaktion, während ein weicheres Polymer – häufig Polyamid oder Pebax – mit dem distalen Abschnitt verbunden ist, um die Flexibilität und Gängigkeit zu verbessern. Ein PI-verstärkter Schlauch mit einer Polyamid-Außenschicht vereint die Vorteile beider Materialien: dünnwandige Steifigkeit zum Navigieren in gewundenen Anatomien und eine flexible, knickfeste Spitze für sicheres Überqueren. Für einen tieferen Einblick in die Vorteile von PI beim Katheterdesign lesen Sie unseren Artikel über die wichtigsten Leistungsmerkmale von medizinischen Polyimidschläuchen . PI-Schicht Wandstärke 0,03–0,10 mm Lumen Führungsdrahtpfad Kosten- und Beschaffungsüberlegungen Bei unkritischen Anwendungen sind oft die Kosten der entscheidende Faktor. Polyamidharz kostet typischerweise etwa ein Fünftel bis ein Zehntel so viel wie Polyimidmaterial mit dem gleichen Volumen. Die Gesamtkomponentenkosten skalieren jedoch nicht linear. Polyimidschläuche können zu sehr dünnen Wänden extrudiert werden, was den Materialverbrauch pro Längeneinheit reduziert. Bei einem Gerät, bei dem das Katheterprofil kleiner als eine französische Größe sein muss, überwiegt der Leistungsvorteil von Polyimid den Preisaufschlag bei weitem. Aus Einkaufssicht ist es wichtig, nach Rückverfolgbarkeit und Toleranz zu fragen. Medizinische Polyimidschläuche sind mit Innen-/Außentoleranzen von bis zu ±0,01 mm erhältlich, während Polyamidschläuche typischerweise eine Toleranz von ±0,02 bis ±0,05 mm aufweisen. Diese Toleranzen wirken sich direkt auf die endgültige Geräteleistung aus und sollten Teil der Spezifikationsprüfung während der Lieferantenqualifizierung sein. Ein weiterer Beschaffungsfaktor ist der Ertrag. Polyimid ist in dünnwandiger Form steifer und zerbrechlicher, daher wird es normalerweise in Chargenmengen gehandhabt und kann beim Wickeln oder bei der Laserbearbeitung zu einer höheren Ausschussrate führen. Im Gegensatz dazu lässt sich Polyamid weniger gut verarbeiten und wird oft in Endlosrollen geliefert, was bei der Massenproduktion die Arbeitszeit verkürzen kann. Auswahl des richtigen Materials für Katheterschläuche Nutzen Sie bei der Wahl zwischen Polyamid und Polyimid diese kurze Entscheidungshilfe: Wählen Sie Polyamid (PA), wenn: Das Gerät benötigt einen weichen, flexiblen und knickfesten distalen Abschnitt. Durch den Herstellungsprozess wird die Röhre keinen Temperaturen über 120 °C ausgesetzt. Die Materialkosten sind das dominierende Beschaffungskriterium. Die Komponente ist Teil einer mehrschichtigen Coextrusion, bei der Bindungsstärke und Bindungsfähigkeit erforderlich sind. Wählen Sie Polyimid (PI), wenn: Der Katheter muss mit hohem Drehmoment und hoher Schiebefähigkeit die tiefe Gefäßanatomie erreichen. Die Rohrwand muss so dünn wie möglich sein, um das Innenlumen zu maximieren. Das Gerät wird wärmebasierten Bearbeitungen wie Spitzenformen, Schweißen oder Heißsiegeln unterzogen. Die Sterilisation erfolgt durch Gammabestrahlung, wobei PI eine außergewöhnliche Stabilität aufweist. Weitere Informationen zum Kontext finden Sie in unserer Diskussion über ob Polyimidschläuche ausreichend Flexibilität für Katheteranwendungen haben . PI-verstärkter Schlauch mit geflochtener Schicht für verbesserte Schiebefähigkeit PI-verstärkte Schläuche integrieren eine geflochtene oder gewickelte Schicht in die Polyimidwand und verbessern so die Torsionskontrolle, Flexibilität und Schiebefähigkeit. Diese Verbundstruktur bietet ausgewogene Steifigkeit und Weichheit und eignet sich für Katheter, die eine präzise Navigation und Druckbeständigkeit erfordern. Produkt anzeigen → LINSTANT liefert sowohl medizinische Polyimidschläuche als auch PI-verstärkte Schläuche und ermöglicht es Geräteherstellern, die Steifigkeit von PI mit der Flexibilität anderer Polymere in einem einzigen, maßgeschneiderten Kathetersystem zu kombinieren. Über Ningbo LINSTANT Polymer Materials Co., Ltd. Ningbo LINSTANT Polymer Materials Co., Ltd. wurde 2014 gegründet und hat sich seitdem zu einem landesweiten High-Tech-Unternehmen mit über 500 professionellen Mitarbeitern entwickelt. Das Unternehmen ist bestrebt, über die Rolle eines traditionellen Komponentenlieferanten hinauszugehen und ein integraler Bestandteil der Produkte seiner Kunden zu werden. Von der präzisen Abstimmung während der gemeinsamen Designphase bis zur Zuverlässigkeitssicherung während der Herstellung integriert sich LINSTANT tief in die Kernwertschöpfungskette der Produkte seiner Kunden und verwandelt die Kathetertechnologie in einen zentralen Wettbewerbsvorteil ihrer Produkte. Durch kontinuierliche technologische Innovation und strenge Qualitätskontrolle sind wir in der Lage, Medizingeräteunternehmen sicherere, präzisere und technologisch fortschrittlichere maßgeschneiderte Kathetersystemlösungen anzubieten. FAQs zu Polyamid vs. Polyimid in medizinischen Geräten 1. Ist Polyamid dasselbe wie Polyimid? Nein. Polyamid (Nylon) verwendet Amidbindungen, während Polyimid Imidringe verwendet. Sie unterscheiden sich erheblich in der thermischen Stabilität, der mechanischen Festigkeit und den Kosten. 2. Welches Material ist besser für Katheterschäfte? Polyimid eignet sich besser für dünnwandige Wellen mit hoher Drückbarkeit. Für flexible, knickfeste Distalabschnitte eignet sich Polyamid besser. 3. Was ist der Hauptnachteil von Polyimid? Kosten and brittleness. PI is expensive and has low elongation at break, so it can kink or crack under sharp bending. 4. Hält Polyamid einer Sterilisation im Autoklaven stand? Standard-PA-Typen zersetzen sich bei hoher Luftfeuchtigkeit und Temperaturen über 150 °C. Hitzestabilisiertes PA12 hält wiederholten Zyklen bei etwa 120–130 °C stand. 5. Wie schneiden sie im Vergleich zur elektrischen Isolierung ab? Polyimid ist ein überlegenes Dielektrikum mit stabiler Isolierung bis 250 °C. Polyamid nimmt Feuchtigkeit auf, was die Isolationsleistung verringert. 6. Sind Polyimidschläuche in medizinischer Qualität erhältlich? Ja. Polyimid in medizinischer Qualität wird häufig in Kathetern und Führungsdrähten verwendet und ist nachweislich beständig gegen Gamma- und EtO-Sterilisation. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section table{caption-side:bottom;font-style:italic;font-size:16px;margin-bottom:12px;color:#808080;border-collapse:collapse;width:100%;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;background:#f0f4f8;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.chart-wrap{width:440px;margin:20px auto;text-align:center;}@media(max-width:640px){.chart-wrap{width:100%;}}.faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:16px;margin-bottom:12px;}.faq-item{background:#f0f7ff;border-left:4px solid #2b6cb0;padding:12px 16px;border-radius:0 4px 4px 0;}.faq-item h3{font-size:16px;color:#2b6cb0;margin-bottom:6px;}.faq-item p{font-size:14px;margin-bottom:0;}@media(max-width:640px){.faq-grid{grid-template-columns:1fr;}}.article-section a[data-product-card="true"]{display:block;width:440px;margin:16px auto;padding:14px 20px;background:#f0f7ff;border:1px solid #bee3f8;border-radius:8px;text-decoration:none;color:#2b6cb0;font-weight:bold;font-size:16px;text-align:center;}.article-section a[data-product-card="true"]:hover{background:#e0efff;}@media(max-width:640px){.article-section a[data-product-card="true"]{width:100%;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
