Was sind die Anwendungen und Vorteile von PTFE-geätzten Rohren?

PTFE-geätztes Rohr wird vor allem in der Herstellung hochpräziser medizinischer Geräte eingesetzt , einschließlich Herz-Kreislauf-Kathetern, Gefäßstents und Nervenimplantaten. Sein Kernwert liegt in der Kombination extrem geringer Reibung mit hervorragender Biokompatibilität und chemischer Beständigkeit – was ihn überall dort unverzichtbar macht, wo Schläuche reibungslos im menschlichen Körper gleiten müssen, ohne unerwünschte Reaktionen auszulösen. Durch chemisches Ätzen auf den Außendurchmesser des Katheters aufgebracht und zusammen mit FEP-Wärmeschrumpfschläuchen verwendet, bildet der geätzte PTFE-Schlauch eine haltbare Innenlumenauskleidung, die die Reibung drastisch reduziert und gleichzeitig die strukturelle Integrität beibehält.

Was ist PTFE-geätztes Rohr und wie wird es hergestellt?

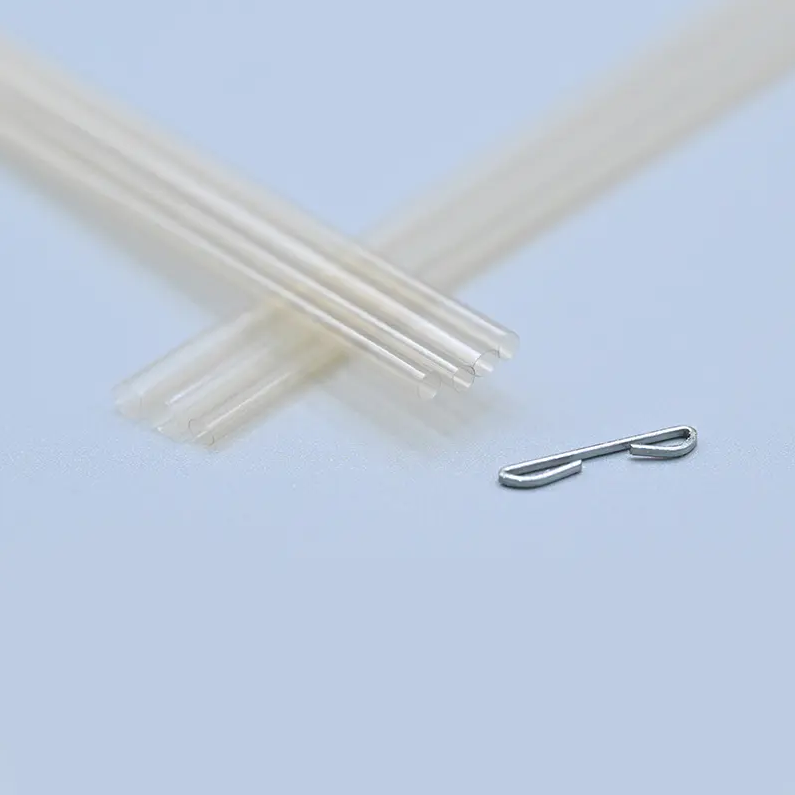

Geätzter PTFE-Schlauch (Polytetrafluorethylen) ist ein spezieller Fluorpolymerschlauch, dessen Außenfläche chemisch behandelt wurde, um die Bindungsfähigkeit zu verbessern. In seinem natürlichen Zustand lässt sich PTFE aufgrund seiner Antihafteigenschaften bekanntermaßen nur schwer mit anderen Materialien verbinden. Chemisches Ätzen – typischerweise unter Verwendung von Natriumnaphthalin oder ähnlichen Reagenzien – modifiziert die Oberfläche auf molekularer Ebene und erzeugt reaktive Stellen, die es Klebstoffen und Beschichtungen ermöglichen, eine starke Bindung einzugehen.

Bei medizinischen Geräteanwendungen wird der geätzte PTFE-Schlauch auf den Außendurchmesser (OD) von Kathetern aufgetragen und dann mit FEP-Wärmeschrumpfschläuchen (Fluorethylen-Propylen) gepaart. Wenn das FEP unter Hitze schrumpft, umhüllt es den PTFE-Liner und fixiert ihn fest an seinem Platz, wodurch ein glattes, reibungsarmes Innenlumen entsteht. Diese Konstruktion aus zwei Materialien wird häufig bei interventionellen und chirurgischen Kathetern verwendet.

Hauptanwendungen von PTFE-geätzten Rohren

PTFE-geätzte Schläuche werden häufig in kardiovaskulären und neurochirurgischen Disziplinen eingesetzt, in denen Präzision und Biokompatibilität nicht verhandelbar sind. Nachfolgend sind die Hauptanwendungsbereiche aufgeführt:

Herz-Kreislauf-Katheter

Bei Herzkatheterisierungsverfahren muss der Katheter mit minimalem Widerstand durch gewundene Arterienwege navigieren. PTFE-geätzter Schlauch bietet das reibungsarmes Innenfutter Dadurch können Führungsdrähte und Ballonkatheter reibungslos vorgeschoben werden, wodurch die Eingriffszeit verkürzt und Gefäßtraumata minimiert werden. Seine chemische Inertheit stellt sicher, dass es nicht mit Kontrastmitteln, Kochsalzlösung oder Blutbestandteilen reagiert.

Vaskuläre Stent-Einbringungssysteme

Stent-Einbringungskatheter erfordern eine präzise Schiebe- und Verfolgbarkeit. Der PTFE-Liner reduziert die Reibung zwischen dem Stent und der Katheterwand und ermöglicht so eine kontrollierte und präzise Stent-Einsetzung. Bei koronaren und peripheren Gefäßeingriffen kann dies den Unterschied zwischen einer erfolgreichen Platzierung und einer prozeduralen Komplikation ausmachen.

Neuralimplantate und neurochirurgische Geräte

In der Neurochirurgie werden geätzte PTFE-Schläuche in Leitungen zur Tiefenhirnstimulation (DBS), ventrikulären Shunts und anderen Nervenimplantaten verwendet. Das Material hervorragende dielektrische Isolierung (Durchschlagsfestigkeit ca. 60 kV/mm) schützt empfindliche elektrische Signale, während seine Biokompatibilität die Gewebereaktivität über langfristige Implantationszeiträume minimiert.

Diagnostische und interventionelle Endoskopie

PTFE-ausgekleidete Arbeitskanäle in Endoskopen und Bronchoskopen profitieren von der chemischen Beständigkeit des Materials, insbesondere bei Einwirkung von enzymatischen Reinigungs- und Desinfektionsmitteln. Die Antihaft-Oberfläche verhindert zudem, dass biologische Ablagerungen an der Lumenwand haften bleiben.

Medikamentenbeschichtete Ballonkatheter (DCB).

In medikamentenfreisetzenden Ballonsystemen sorgt die PTFE-Auskleidung für eine reibungslose Faltung und Entfaltung des Ballons während des Aufblasens und bleibt gleichzeitig gegenüber der Arzneimittelbeschichtung chemisch inert, wodurch die Wirksamkeit des Arzneimittels während der Abgabe erhalten bleibt.

Sechs Hauptvorteile von PTFE-geätzten Rohren

Die folgende Tabelle fasst die sechs wichtigsten Leistungsvorteile und ihre Relevanz für die Medizingerätetechnik zusammen:

Optimale Gleitfähigkeit

PTFE hat typischerweise einen der niedrigsten Reibungskoeffizienten aller Feststoffmaterialien zwischen 0,04 und 0,10 abhängig von Belastung und Geschwindigkeit. Bei katheterbasierten Eingriffen bedeutet dies eine geringere Einführkraft, weniger Beschwerden für den Patienten und ein geringeres Risiko einer Gefäßperforation bei komplexer Navigation. Beim Ätzen und in Kombination mit FEP-Überrohren bleibt diese Gleitfähigkeit erhalten, während die Haftfestigkeit deutlich verbessert wird.

Biokompatibilität

PTFE gilt als biologisch inertes Material und wird seit den 1950er Jahren in implantierbaren Geräten verwendet. Es löst keine Entzündungsreaktionen aus, nimmt Proteine ​​nicht leicht auf und ist resistent gegen Bakterienanhaftung. PTFE-geätzte Schläuche, die in kardiovaskulären und neuralen Anwendungen verwendet werden, müssen diese Anforderungen erfüllen Biokompatibilitätsstandards nach ISO 10993 , die Zytotoxizität, Sensibilisierung und systemische Toxizität bewerten – Kriterien, die PTFE durchweg erfüllt.

Dielektrische Isolierung

Mit einer Dielektrizitätskonstante von etwa 2,1 und einer Durchschlagsfestigkeit von etwa 60 kV/mm bietet das geätzte PTFE-Rohr eine hervorragende elektrische Isolierung. Dies ist bei neuralen Stimulationsleitungen und elektrophysiologischen Kathetern von entscheidender Bedeutung, da ein Signalverlust die Geräteleistung beeinträchtigen oder eine unbeabsichtigte Gewebestimulation verursachen könnte.

Chemische Beständigkeit

PTFE ist gegenüber fast allen bekannten Lösungsmitteln, Säuren und Basen chemisch inert – einschließlich konzentrierter Schwefelsäure, Flusssäure und den meisten organischen Lösungsmitteln. Dadurch sind PTFE-geätzte Schläuche mit aggressiven Sterilisationsmitteln und Kontrastmedien kompatibel, die in bildgebenden Verfahren verwendet werden. Gerätehersteller profitieren von einer längeren Haltbarkeit und stabilen Leistung über mehrere Sterilisationszyklen hinweg.

Wetter- und Temperaturbeständigkeit

PTFE behält seine mechanischen und chemischen Eigenschaften über einen außergewöhnlichen Temperaturbereich bei -200°C bis 260°C . Diese Stabilität bedeutet, dass Geräte ihre Maßgenauigkeit und Oberflächeneigenschaften durch Ethylenoxid (EtO), Gammabestrahlung und Autoklavensterilisation behalten – alles gängige Methoden bei der Herstellung medizinischer Geräte.

Flammhemmung

PTFE erreicht die Flammschutzklasse UL94 V-0, was bedeutet, dass es innerhalb von 10 Sekunden nach dem Entfernen einer Flammenquelle selbst verlöscht und keine brennenden Partikel abtropft. Bei elektrochirurgischen und energiebasierten Katheteranwendungen ist diese Eigenschaft ein entscheidender Sicherheitsfaktor, insbesondere in Operationssälen, in denen Entzündungsrisiken minimiert werden müssen.

PTFE-geätzter Schlauch im Vergleich zu anderen Katheterauskleidungsmaterialien

Geräteingenieure vergleichen PTFE häufig mit alternativen Linermaterialien. Die folgende Tabelle bietet einen direkten Vergleich:

Die Kombination aus niedrigster Reibung und umfassendster Chemikalienbeständigkeit, gepaart mit der Haftfähigkeit nach dem Ätzen, macht PTFE zur bevorzugten Wahl für Innenkatheterauskleidungen – insbesondere bei komplexen, minimalinvasiven Eingriffen, bei denen die Leistung des Führungsdrahts von entscheidender Bedeutung ist.

Designüberlegungen bei der Spezifikation von PTFE-geätzten Rohren

Ingenieure, die geätzte PTFE-Schläuche für Katheter- oder Implantatanwendungen spezifizieren, sollten die folgenden Parameter bewerten:

• Wandstärke: Dünnere Wände (z. B. 0,001–0,003 Zoll) verringern den Platzbedarf im Außendurchmesser und sorgen gleichzeitig für die Gleitfähigkeit. entscheidend für Katheterdesigns mit hoher French-Count-Anzahl.
• Ätztiefe und Gleichmäßigkeit: Unzureichendes Ätzen verringert die Haftung auf FEP oder Klebeschichten; Übermäßiges Ätzen kann die mechanischen Eigenschaften beeinträchtigen. Eine gleichmäßige Oberflächenaktivierung über die gesamte Rohrlänge ist unerlässlich.
• Maßtoleranzen: Toleranzen des Innen- und Außendurchmessers wirken sich direkt auf die Durchgängigkeit des Lumens und die Kompatibilität mit Führungsdrähten aus (z. B. 0,014 Zoll, 0,018 Zoll, 0,035 Zoll Standardgrößen).
• FEP-Wärmeschrumpfkompatibilität: Schrumpfverhältnis, Schrumpftemperatur und Wandstärke des FEP-Überschlauchs müssen auf den PTFE-Liner abgestimmt sein, um eine gleichmäßige, hohlraumfreie Verbindung zu gewährleisten.
• Sterilisationsmethode: PTFE ist mit der EtO-, Gamma- und Elektronenstrahlsterilisation kompatibel, Gerätehersteller sollten jedoch sicherstellen, dass die spezifische Röhrchencharge nach der Sterilisation ihre Dimensionsstabilität beibehält.

Warum sollten Sie sich für LINSTANT entscheiden? PTFE-geätztes Rohr Herstellung

LINSTANT arbeitet nahezu 20.000 Quadratmeter Reinraum-Produktionsfläche , vollständig konform mit den GMP-Anforderungen – eine wesentliche Grundlage für die Herstellung von geätzten PTFE-Röhrchen in medizinischer Qualität, die den strengen Anforderungen der Hersteller kardiovaskulärer und neurochirurgischer Geräte entsprechen.

Unsere Produktionsinfrastruktur ist speziell für die Präzisionsherstellung von Fluorpolymerrohren konzipiert und umfasst:

• 15 importierte Extrusionslinien mit verschiedenen Schneckengrößen und einschichtigen, zweischichtigen und dreischichtigen Koextrusionsmöglichkeiten – was die Produktion von PTFE-Schläuchen mit engen Toleranzen über einen breiten Abmessungsbereich ermöglicht.
• 8 spezielle PEEK-Extrusionslinien Dies spiegelt unser Fachwissen in der Hochleistungspolymerverarbeitung wider, das sich auf PTFE- und Fluorpolymerfamilien erstreckt.
• 2 Spritzgusslinien , Unterstützung der Endkomponentenfertigung für die komplette Kathetermontage.
• Fast 100 Flecht-, Wickel- und Beschichtungsausrüstungssätze , entscheidend für die Herstellung verstärkter Katheterschäfte, die PTFE-Liner integrieren.
• 40 Schweiß- und Umformgerätesätze , Unterstützung der Spitzenformung, des Klebens und der Montage.

Dieses integrierte Fertigungsökosystem bedeutet, dass LINSTANT nicht nur die Lieferung von PTFE-geätzten Schläuchen als Rohmaterial, sondern auch deren nachgelagerte Integration in fertige oder halbfertige Katheterbaugruppen unterstützen kann, wodurch die Komplexität der Lieferkette für Geräte-OEMs reduziert wird. Unsere Kapazität gewährleistet eine zuverlässige Auftragsabwicklung auch bei Großserien- oder Multi-SKU-Programmen Dies macht LINSTANT zu einem strategischen Produktionspartner für globale Medizingeräteunternehmen.

PTFE-geätzte Rohre bieten eine einzigartige Kombination von Leistungseigenschaften: optimale Schmierfähigkeit, Biokompatibilität, dielektrische Isolierung, chemische Beständigkeit, Temperaturstabilität und Flammschutz – dass derzeit kein anderes einzelnes Material für Anwendungen im Katheterinnenlumen geeignet ist. Ganz gleich, ob bei der Herzkatheterisierung, der Einbringung von Gefäßstents oder bei Nervenimplantaten – die geätzte Oberfläche ermöglicht eine zuverlässige Verbindung mit FEP-Schrumpfschläuchen und verwandelt ein bekanntermaßen nicht klebendes Material in einen präzisionsgefertigten, verklebbaren Liner. Da minimalinvasive Eingriffe immer komplexer werden und die Patientenpopulation weltweit wächst, wird die Nachfrage nach hochleistungsfähigen PTFE-geätzten Schläuchen nur noch zunehmen.
