Wofür werden Schrumpfschläuche verwendet?

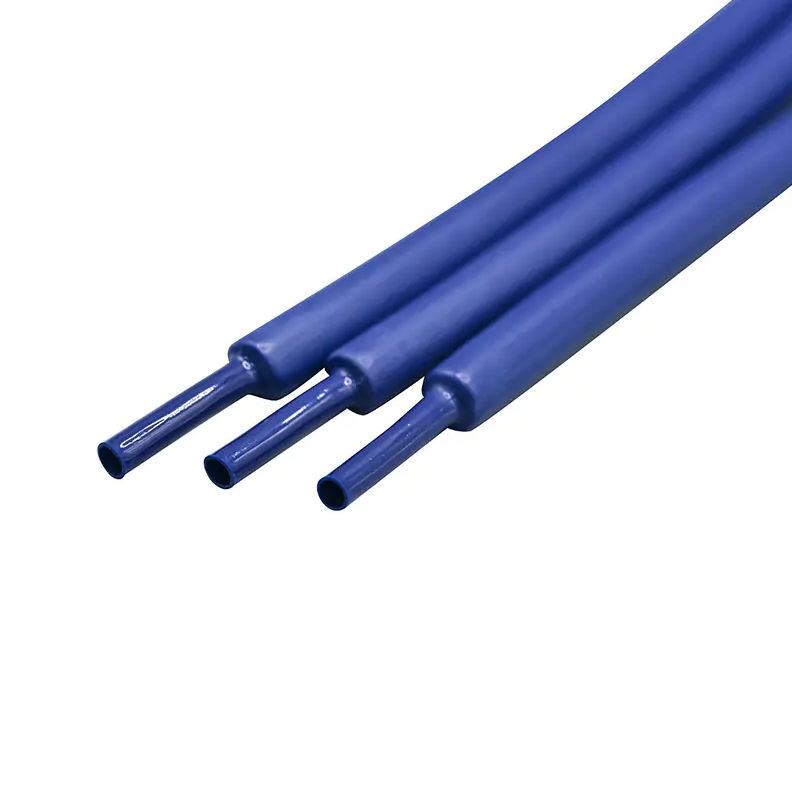

Schrumpfschlauch ist ein thermoplastischer Schlauch, der Bei Hitzeeinwirkung zieht es sich zusammen und bildet eine dichte Schutzhülle um Drähte, Komponenten oder medizinische Geräte . Es wird hauptsächlich zur elektrischen Isolierung, zum mechanischen Schutz, zur Zugentlastung, zum Bündeln und zum Abdichten verwendet. In medizinischen Anwendungen spielt es eine entscheidende Rolle bei der Katheterkonstruktion, der Gerätekapselung und der präzisen Dimensionskontrolle von Schlauchbaugruppen.

Kernfunktionen von Schrumpfschlauch

Schrumpfschläuche erfüllen branchenübergreifend ein breites Spektrum funktionaler Aufgaben. Das Verständnis dieser Kernanwendungen hilft Ingenieuren und Designern bei der Auswahl des richtigen Materials und der richtigen Wandstärke für ihre spezifischen Anforderungen.

• Elektrische Isolierung: Deckt freiliegende Leiter, Lötstellen und Anschlüsse ab, um Kurzschlüsse zu verhindern und je nach Wandstärke vor Spannungen bis zu mehreren Kilovolt zu schützen.
• Mechanischer Schutz: Schützt Kabel und Komponenten vor Abrieb, Chemikalien, UV-Strahlung und eindringender Feuchtigkeit.
• Zugentlastung: Reduziert die Belastung an Kabeleinführungspunkten und verlängert die Lebensdauer von Steckverbindern durch die Verteilung der Biegekräfte auf eine größere Fläche.
• Bündelung und Organisation: Gruppiert mehrere Drähte oder Rohre in einer einzigen, überschaubaren Baugruppe.
• Identifizierung und Farbkodierung: Erhältlich in zahlreichen Farben zur Schaltkreisbeschriftung, was eine schnelle und fehlerfreie Wartung ermöglicht.
• Versiegelung: Mit Klebstoff ausgekleidete Varianten sorgen für wasserdichte, umweltverträgliche Abdichtungen rund um Spleiße und Anschlüsse.


Schrumpfschläuche in der Herstellung medizinischer Geräte

Die medizinische Industrie stellt eine der anspruchsvollsten Anwendungsumgebungen für Schrumpfschläuche dar. Dabei handelt es sich nicht nur um eine Schutzhülle, sondern um eine technische Komponente mit direkten Auswirkungen auf die Patientensicherheit . Schrumpfschläuche in medizinischer Qualität werden in den folgenden kritischen Prozessen verwendet:

Katheterkonstruktion und Schichtlaminierung

Beim Zusammenbau des Katheters werden Schrumpfschläuche angebracht, um Schichten zu verbinden, den Außendurchmesser zu kontrollieren und glatte, atraumatische Profile zu erzeugen. Ein typischer Ballonkatheterschaft kann Folgendes verwenden: Zweischichtiges Schrumpfverfahren eine geflochtene Verstärkungsschicht auf eine Innenauskleidung zu laminieren, wodurch Berstdrücke über 20 atm erreicht werden und gleichzeitig die für die Gefäßnavigation erforderliche Flexibilität erhalten bleibt.

Spitzenformung und distale Endformung

Die präzise Wärmeanwendung durch Schrumpfschläuche ermöglicht eine konsistente Spitzengeometrie – entscheidend für die Führung von Kathetern durch gewundene Gefäße. Toleranzen bei der Formung medizinischer Spitzen werden häufig eingehalten ±0,01 mm Dies erfordert Schläuche mit vorhersehbaren, gleichmäßigen Schrumpfverhältnissen über alle Chargen hinweg.

Kapselung von Sensoren und elektronischen Komponenten

Minimalinvasive Geräte enthalten an ihren distalen Enden häufig Drucksensoren, Thermoelemente oder bildgebende Elemente. Schrumpfschläuche bieten eine biokompatible Hülle, die diese Komponenten vor Körperflüssigkeiten schützt und gleichzeitig die elektrische Isolierung während der gesamten Lebensdauer des Geräts aufrechterhält.

Wellenübergang und Steifigkeitsgradiententechnik

Durch die Anwendung von Schrumpfschläuchen unterschiedlicher Härte und Wandstärke an verschiedenen Stellen entlang eines Katheterschafts können Hersteller einen kontrollierten Flexibilitätsgradienten entwickeln – Proximal steif für die Schiebebarkeit, distal flexibel für die Gängigkeit . Diese Technik ist für das moderne interventionelle Katheterdesign von zentraler Bedeutung und einer der entscheidenden Vorteile der Zusammenarbeit mit erfahrenen medizinischen Schlauchspezialisten.

Gängige Materialien und ihre Eigenschaften

Die Wahl des Materials bestimmt Schrumpftemperatur, Flexibilität, chemische Beständigkeit und Biokompatibilität. Die folgende Tabelle fasst die im medizinischen und industriellen Kontext am häufigsten verwendeten Materialien zusammen:

Bei der Auswahl anzugebende Schlüsselparameter Schrumpfschlauch

Die Auswahl des falschen Schlauchs kann zu Verarbeitungsfehlern, Delamination oder Maßabweichungen führen. Folgende Parameter müssen vor der Beschaffung bzw. Prozessentwicklung klar definiert werden:

• Mitgelieferter (erweiterter) Innendurchmesser: Muss größer als der Außendurchmesser des Substrats sein, um ein einfaches Laden ohne Verformung des Substrats zu ermöglichen.
• Wiederhergestellter (geschrumpfter) Innendurchmesser: Muss nach vollständiger thermischer Schrumpfung dem endgültigen Zielmaß der fertigen Baugruppe entsprechen.
• Erholte Wandstärke: Bestimmt die mechanische Festigkeit und wie viel der Schlauch zum Gesamtaußendurchmesser des fertigen Geräts beiträgt.
• Schrumpfverhältnis: Übliche Verhältnisse sind 2:1, 3:1 und 4:1; Höhere Verhältnisse bieten eine größere Flexibilität bei der Substratabdeckung bei unterschiedlichen Durchmessern.
• Aktivierungstemperatur: Muss mit der Hitzetoleranz der darunter liegenden Materialien und aller bereits aufgetragenen Klebstoffe oder Beschichtungen übereinstimmen.
• Biokompatibilitätszertifizierung: Die Einhaltung der ISO 10993 ist für alle Materialien in medizinischen Anwendungen mit Patientenkontakt zwingend erforderlich.

Industrie- und Luft- und Raumfahrtanwendungen

Über medizinische Geräte hinaus sind Schrumpfschläuche von grundlegender Bedeutung für die Kabelbaumherstellung in der Automobil-, Luft- und Raumfahrtindustrie sowie in der industriellen Automatisierung. In der Luft- und Raumfahrt MIL-DTL-23053 regelt die Spezifikationen für Schrumpfschläuche und erfordert Flammhemmung, Flüssigkeitsbeständigkeit und Dauerbetriebstemperaturen von –55 °C bis 150 °C oder mehr. Automobilanwendungen nutzen mit Klebstoff beschichtetes Polyolefin, um Anschlüsse unter der Motorhaube wetterfest zu machen, wo Vibrationen und Temperaturschwankungen gleichzeitig mechanische und chemische Belastungen verursachen. In der Industrierobotik schützt ein flexibler Schrumpfschlauch Kabelführungen an Gelenkverbindungen, die im Laufe der Lebensdauer einer Maschine mehrere zehn Millionen Biegezyklen durchlaufen können.

Wie LINSTANT die Wärmeschrumpftechnologie in medizinischen Polymerschläuchen anwendet

LINSTANT widmet sich seit seiner Gründung im Jahr 2014 medizinischen Polymerschläuchen und ist auf Extrusionsverarbeitung, Beschichtung und Nachbearbeitungstechnologien für Hersteller medizinischer Geräte weltweit spezialisiert. Die Kernarbeit des Unternehmens steht in direktem Zusammenhang mit den Anwendungen von Schrumpfschläuchen: Die Konstruktion von Katheterschäften, die Laminierung von Ballonschläuchen und die Steifigkeitsgradiententechnik hängen alle von der Art der präzisen Steuerung des Schrumpfprozesses ab, die LINSTANT im Laufe von mehr als einem Jahrzehnt fokussierter Fertigungserfahrung entwickelt hat.

Das Produktportfolio von LINSTANT deckt das gesamte Spektrum der Anforderungen an die Konstruktion von Kathetern und medizinischen Schläuchen ab:

• Ein- und mehrschichtige extrudierte Schläuche für die Katheterschaftkonstruktion
• Einlumige und mehrlumige Konfigurationen für komplexe, multifunktionale Katheterdesigns
• Einschichtiger, zweischichtiger und dreischichtiger Ballonschlauch – eine Kernanwendung, bei der die Wärmeschrumpflaminierung direkt die Berstfestigkeit, das Nachgiebigkeitsprofil und die Dimensionskonsistenz des Ballons bestimmt
• Spiral- und geflochtene, verstärkte Hüllen, die für die Schiebebarkeit und Drehmomentübertragung in Gefäßzugangsgeräten entwickelt wurden
• PEEK- und Polyimid (PI)-Schläuche für anspruchsvolle technische Anwendungen, die eine extreme chemische und thermische Beständigkeit erfordern
• Lösungen zur Oberflächenbehandlung, einschließlich hydrophiler Beschichtungen, die häufig nach dem Schrumpfprozess aufgetragen werden, um die Gleitfähigkeit von Gefäß- und urologischen Geräten zu verbessern

Das Engagement von LINSTANT für Hersteller medizinischer Geräte baut darauf auf präzise Prozessentwicklungsfähigkeiten und stabile, wiederholbare Produktionsleistung – zwei Eigenschaften, die nicht verhandelbar sind, wenn Schrumpfschläuche als strukturelle Komponente in lebenswichtigen Geräten fungieren, bei denen Maßabweichungen von nur wenigen Mikrometern die klinischen Ergebnisse beeinträchtigen können.

Best Practices für die Bewerbung Schrumpfschlauch in der medizinischen Fertigung

Um konsistente Ergebnisse zu erzielen – insbesondere bei der Herstellung medizinischer Geräte – sind disziplinierte Prozesskontrollen in jeder Phase der Schrumpfanwendung erforderlich:

1. Verwenden Sie kalibrierte Wärmequellen: Heißluftpistolen, Öfen und dornbasierte Reflow-Systeme müssen auf ±5 °C oder besser kalibriert werden, um eine gleichmäßige Schrumpfung zu gewährleisten, ohne die darunter liegenden Materialien zu stark zu verarbeiten.
2. Dornabmessungen genau kontrollieren: Der Außendurchmesser des Dorns bestimmt den wiederhergestellten Innendurchmesser der fertigen Baugruppe. Maßabweichungen im Dorn sind eine Hauptursache für Abweichungen bei der Katheterlaminierung.
3. Hygroskopische Materialien vortrocknen: Materialien wie Pebax® absorbieren Umgebungsfeuchtigkeit, was bei der Schrumpfverarbeitung zu Hohlräumen oder Oberflächenfehlern führen kann; Vor der Verarbeitung ist eine Vortrocknung bei 60–80 °C für 4–8 Stunden üblich.
4. Schrumpfprofile mit Erstmusterprüfung validieren: Messen Sie den zurückgewonnenen Außendurchmesser, die Wandstärke und die Oberflächenqualität an den ersten Produktionseinheiten, bevor Sie einen vollständigen Produktionslauf starten.
5. Abkühlraten dokumentieren und kontrollieren: Durch schnelles Abkühlen können Restspannungen entstehen; Die kontrollierte, allmähliche Abkühlung unterstützt die Dimensionsstabilität, insbesondere bei mehrschichtigen Katheterlaminierungen, bei denen verschiedene Materialien unterschiedliche Wärmeausdehnungskoeffizienten aufweisen.

Häufig gestellte Fragen zu Schrumpfschläuchen

Welches Schrumpfverhältnis eignet sich am besten für die Laminierung medizinischer Katheter?

Für die meisten Katheterlaminierungsprozesse gilt: a 2:1 PET-Schrumpfschlauch mit einer dünnen erholten Wand (0,0005″–0,002″) ist die Standardwahl. Ein Verhältnis von 4:1 wird verwendet, wenn der erweiterte Durchmesser eine Vielzahl von Substratgrößen aufnehmen muss, beispielsweise in Einrichtungen, die mehrere Kathetergrößen auf einer gemeinsamen Halterung herstellen.

Können Schrumpfschläuche Schichten ohne Klebstoff miteinander verbinden?

Bei vielen Katheterlaminierungsprozessen reicht die Druckkraft des Schrumpfschlauchs – kombiniert mit der Hitze, die die darunter liegenden Polymerschichten erweicht – aus, um eine Laminatverbindung ohne separaten Klebstoff herzustellen. Für Anwendungen, die eine hermetische Versiegelung erfordern oder bei denen die Schichtmaterialien chemisch inkompatibel sind, werden jedoch mit Klebstoff ausgekleidete Wärmeschrumpffolien oder Verbindungsschicht-Koextrusion verwendet.

Sind alle Schrumpfschläuche für medizinische Zwecke biokompatibel?

Nein. ISO 10993 Tests – einschließlich Zytotoxizität, Sensibilisierung und Hämokompatibilität – sind für jedes Material erforderlich, das mit Patienten in Kontakt kommt. FEP, PTFE und bestimmte Typen von Pebax® und Polyolefin verfügen über etablierte Biokompatibilitätsprofile, für behördliche Einreichungen bei der FDA oder den CE-Kennzeichnungsstellen ist jedoch eine chargenspezifische Dokumentation erforderlich.

Wie dünn können die Wände von Schrumpfschläuchen in medizinischen Präzisionsanwendungen sein?

Ultradünner PET-Schrumpfschlauch mit einer Wandstärke von 0,0005″ (12,7 µm) ist für Präzisionskatheterarbeiten erreichbar, bei denen die Minimierung des zusätzlichen Außendurchmessers von entscheidender Bedeutung ist – insbesondere bei neurovaskulären Kathetern mit Arbeitsdurchmessern unter 3 French, bei denen sich jeder Mikrometer zusätzlicher Wandstärke direkt auf die Nachführbarkeit des Geräts durch die zerebrovaskuläre Anatomie auswirkt.
