Kurze Antwort: Was Medizinischer Polyimidschlauch Wird verwendet für
Medizinische Polyimidschläuche sind dünnwandige Hochleistungskunststoffschläuche, die aus Polyimidharz extrudiert oder gegossen werden und hauptsächlich als Auskleidung, Hülle oder Strukturschicht in Kathetern, Mikrokathetern, Führungsdrähten und anderen minimalinvasiven Verabreichungsgeräten verwendet werden. Die Wahl fiel darauf, dass Polyimid in einigen Designs zu sehr dünnen, präzisen Wänden geformt werden kann 0,001 Zoll , während sie dennoch eine bedeutende Zugfestigkeit, Hochtemperaturstabilität und Lösungsmittelbeständigkeit aufweisen, eine Kombination, die normale Nylon- oder Standard-PTFE-Schläuche bei gleicher Wandstärke im Allgemeinen nicht erreichen können. Zu den üblichen Anwendungen gehören Katheterauskleidungen, Mikrokatheterschäfte, Führungsdrahtbeschichtungen, Einführschleusenauskleidungen, neurovaskuläre und kardiovaskuläre Zugangsgeräte, Komponenten zur Medikamentenverabreichung und endoskopische Instrumentenkanäle.
Die folgenden Abschnitte behandeln Materialeigenschaften, innere Struktur, Größe, den Vergleich von Polyimid mit PTFE und BLICK, Überlegungen zur Herstellung und eine Reihe häufig gestellter Fragen, die aus realen Gesprächen über die Geräteentwicklung und Beschaffung von medizinischen Polyimidschläuchen stammen.

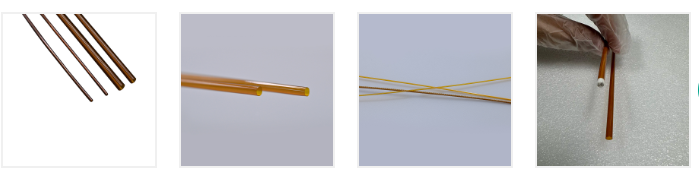

Was medizinische Polyimidschläuche eigentlich sind
Polyimid ist ein aromatisches Polymer, das aus sich wiederholenden Imidbindungen besteht, einer chemischen Struktur, die dem Material für einen Kunststoff eine ungewöhnliche thermische und mechanische Stabilität verleiht. In Schlauchform wird Polyimidharz typischerweise durch Extrusion oder ein kontinuierliches Gießverfahren auf einen Dorn verarbeitet, was einer der Gründe dafür ist, dass medizinische Polyimidschläuche Wandstärken erreichen können, die weitaus dünner sind als die, die die Extrusion der meisten anderen technischen Kunststoffe zuverlässig halten kann. Die fertige Röhre weist oft den charakteristischen bernsteinfarbenen bis goldbraunen Farbton auf, der für Polyimid-Folienmaterialien typisch ist, ein optisches Merkmal, das auch die Identifizierung bei der Montage erleichtert.
Da dünnwandige medizinische Polyimidschläuche das Außenprofil eines Geräts klein halten und dennoch eine echte mechanische Unterstützung bieten, werden sie häufig als Basisauskleidung in mehrschichtigen Katheterschäften ausgewählt, bei denen jeder Bruchteil eines Millimeters zusätzlicher Wandstärke den für das Arbeitslumen verfügbaren Platz verringert. Dies ist einer der Hauptgründe dafür, dass Polyimidschläuche für Mikrokatheter und andere platzbeschränkte neurovaskuläre Instrumente bei Geräteingenieuren, die an Zugangsplattformen mit kleinem Durchmesser arbeiten, zum Standardmaterial geworden sind.
Polyimid-Schläuche werden auch wegen ihrer relativ geringen Reibungsoberfläche und ihrer konsistenten Innendurchmessertoleranz geschätzt. Beides spielt eine Rolle, wenn der Schlauch als Polyimid-Katheterauskleidung verwendet wird, um die herum ein steiferer Außenschaft oder ein Verstärkungsgeflecht aufgebaut wird.
Im Inneren der Röhre: Typischer Schichtaufbau
Medizinische Polyimidschläuche werden selten allein in einem fertigen Gerät verwendet. Häufiger handelt es sich um die Basis- oder Auskleidungsschicht innerhalb einer mehrschichtigen Katheter- oder Hüllenkonstruktion. Das Schnittdiagramm unten zeigt eine übliche Anordnung, die genaue Kombination der Schichten variiert jedoch je nach Gerätedesign.
- Außenbeschichtung - eine optionale gleitfähige oder farbcodierte Außenschicht, die zur Handhabung und Identifizierung über dem Basisrohr angebracht wird.
- Geflecht- oder Spulenverstärkung - ein optionales Metall- oder Polymergeflecht, das zwischen den Schichten positioniert ist, um Knickfestigkeit und Drehmomentübertragung zu erhöhen.
- Polyimidwand (Basisrohr) - die primäre extrudierte oder gegossene Polyimidschicht, die den größten Teil der mechanischen und thermischen Leistung des Rohrs trägt.
- Lumen (Innenbohrung) - der offene Kanal, der durch den Schlauch verläuft und der auf die Funktion des Zielgeräts abgestimmt ist, z. B. ein Führungsdrahtpfad oder ein Medikamentenverabreichungskanal.
- Volle Rohrlänge - der fertige Endlosschlauch, der vor dem Zuschnitt auf gerätespezifische Arbeitslängen hergestellt wird.
Wichtige Eigenschaften, die für das Gerätedesign wichtig sind
Thermische Stabilität
Polyimid behält seine mechanischen Eigenschaften über einen größeren Temperaturbereich als die meisten in medizinischen Geräten verwendeten Schlauchkunststoffe bei. Dies ist bei Reflow-Bonding-Schritten, Sterilisationszyklen und allen Prozessen, bei denen der Schlauch Hitze ausgesetzt ist, während andere Komponenten daran befestigt werden, von Bedeutung.
Mechanische Festigkeit im Verhältnis zur Wandstärke
Ein entscheidendes Merkmal medizinischer Polyimidschläuche ist die hohe Zugfestigkeit, die sie selbst bei extrem geringer Wandstärke beibehalten. Dies ermöglicht es Ingenieuren, ein Gerät mit kleinem Außendurchmesser zu entwickeln, das beim Navigieren durch gewundene Anatomien dennoch einem Reißen oder Delaminieren widersteht.
Chemikalien- und Lösungsmittelbeständigkeit
Polyimid hält vielen gängigen Lösungsmitteln und Reinigungsmitteln, die während der Geräteherstellung verwendet werden, gut stand, wodurch das Risiko verringert wird, dass sich die Auskleidung bei nachgelagerten Klebe-, Beschichtungs- oder Reflow-Schritten in einem mehrschichtigen Katheteraufbau verschlechtert.
Dielektrische und elektrische Isolierung
Polyimid ist ein starker elektrischer Isolator, eine Eigenschaft, die sich aus seiner weit verbreiteten Verwendung in flexiblen Schaltkreis- und Drahtisolierungsanwendungen außerhalb der Medizin ergibt und die bei Geräten relevant wird, die Sensor- oder Ablationselemente in der Nähe des Schlauchs integrieren.
Oberflächeneigenschaften für die Gerätemontage
Eine relativ glatte Innenfläche mit geringer Reibung und eine enge Toleranz des Innendurchmessers machen Polyimidschläuche praktisch als Polyimidkatheterauskleidung, durch die Führungsdrähte oder andere Instrumente während eines Eingriffs wiederholt hindurchgleiten.
Typische Dimensionierung nach Geräteanwendung
Die folgende Tabelle fasst die allgemeinen Innendurchmesserbereiche für gängige Gerätekategorien zusammen, die medizinische Polyimidschläuche für Katheter und zugehörige Einführungssysteme verwenden. Die genaue Größenbestimmung wird immer durch das spezifische Gerätedesign und die Zielanatomie bestimmt.
| Gerätekategorie | Typischer Innendurchmesser | Typische Layer-Rolle |
|---|---|---|
| Neurovaskulärer Mikrokatheter | Etwa 0,4 mm | Basisfutter unter dem Geflecht |
| Diagnosekatheter | Etwa 0,9 mm | Innenfutter |
| Führungsdraht-Liner | Etwa 0,3 mm | Beschichtung oder Spulenabdeckung |
| Einführhüllen-Liner | Etwa 1,2 mm | Innenfutter under braid |
| Endoskopischer Arbeitskanal | Etwa 2,8 mm | Arbeitskanalauskleidung |
| Katheter zur Arzneimittelabgabe | Etwa 0,6 mm | Förderlumen-Liner |
Gängige Optionen und Toleranzen für die Wandstärke
Dünnwandige medizinische Polyimidschläuche werden in der Regel in einer Reihe von Standardwandstärken hergestellt, was Geräteingenieuren einen Ausgangspunkt bietet, bevor eine kundenspezifische Größe angefordert wird. Da die Extrusionstoleranzen von Polyimid im Verhältnis zur Gesamtwandstärke eng gehalten werden können, bleiben selbst die dünnsten Standardoptionen für tragende Liner-Anwendungen praktisch und nicht für rein kosmetische Abdeckungen.
Polyimid im Vergleich zu PTFE und BLICK für medizinische Schläuche
PTFE-Schläuche werden häufig verwendet, wenn extrem niedrige Reibung und weitgehende chemische Inertheit im Vordergrund stehen. Sie können jedoch im Allgemeinen nicht mit den gleichen dünnen, engen Toleranzwänden extrudiert werden, die medizinische Polyimidschläuche erreichen, und sie neigen eher dazu, unter Last zu kriechen. BLICK-Schläuche bieten eine hohe mechanische Festigkeit und werden oft für steifere Schaftabschnitte gewählt, ihre Wandstärkenfähigkeit bei sehr kleinen Durchmessern ist jedoch typischerweise weniger günstig als die von Polyimid, und es ist ein schwierigeres Material, es zu ultradünnen Auskleidungen zu verarbeiten.
In der Praxis verwenden viele mehrschichtige Katheterdesigns Polyimid als Innenauskleidung wegen seiner dünnen Wandstärke und Maßgenauigkeit, PTFE als gleitfähige Innenbeschichtung, wenn die Gleitfähigkeit im Vordergrund steht, und PEEK oder ähnliche technische Kunststoffe in steiferen proximalen Schaftabschnitten, wo die mechanische Festigkeit des Volumens wichtiger ist als die Wandstärke.
| Eigentum | Polyimid | PTFE | PEEK |
|---|---|---|---|
| Dünnwandfähigkeit | Sehr hoch | Mäßig | Niedriger |
| Oberflächengleitfähigkeit | Mäßig | Sehr hoch | Mäßig |
| Mechanische Massenfestigkeit | Gut für dünne Wände | Niedriger, prone to creep | Hoch |
Eigentumserhalt bei erhöhter Temperatur
Durch Reflow-Bonding, Wärmeschrumpfschritte und Sterilisationsprozesse werden Katheterkomponenten während der Herstellung oder Vorbereitung erhöhten Temperaturen ausgesetzt. Die untenstehende illustrative Grafik vergleicht die relativen Eigenschaftserhaltungstrends für Polyimid, PTFE und PEEK bei steigenden Verarbeitungs- oder Verwendungstemperaturen, basierend auf allgemeinen Materialverhaltensmustern, auf die häufig in Ressourcen zur Polymertechnik verwiesen wird, und nicht auf einem spezifischen Labortest.
Wo häufig medizinische Polyimidschläuche verwendet werden
Polyimidschläuche für Mikrokatheter sind eine der sichtbarsten Anwendungen, aber das Material taucht in einer breiteren Palette von Gerätekategorien auf, wenn man seine Vorteile in Bezug auf dünne Wandstärke und Dimensionsstabilität berücksichtigt.
- Neurovaskuläre Zugangsgeräte, einschließlich Mikrokathetern, die zur Navigation kleiner, gewundener Gehirngefäße verwendet werden.
- Herz-Kreislauf-Katheter, bei denen eine Katheterauskleidung aus Polyimid einen geflochtenen oder gewickelten Außenschaft trägt.
- Führungsdrahtbeschichtungen und Liner, die eine dünne, formstabile äußere Abdeckung benötigen.
- Einführschleusen und Einführsysteme für strukturelle Herz- und periphere Gefäßeingriffe.
- Endoskopische Instrumentenkanäle und Arbeitskanalauskleidungen.
- Katheterlumen zur Medikamenten- und Flüssigkeitsabgabe, bei denen es auf die chemische Beständigkeit des abgegebenen Wirkstoffs ankommt.
- Elektrophysiologie- und Diagnosekatheterschäfte, die eine Polyimidauskleidung mit Sensor- oder Ablationskomponenten kombinieren.
Überlegungen zur Herstellung für Geräteingenieure
Extrusion versus mehrschichtige Coextrusion
Einschichtige medizinische Polyimidschläuche eignen sich gut als eigenständige Auskleidung, viele Designs erfordern jedoch mehrschichtige oder mehrlumige Konstruktionen, die in einem einzigen kontinuierlichen Prozess hergestellt werden, wodurch die Anzahl der nachgelagerten Montageschritte und Verbindungen im fertigen Gerät reduziert wird.
Integration von Geflecht und Spule
Wenn Drehmomentübertragung oder Knickfestigkeit erforderlich sind, wird vor dem Aufbringen eines Außenmantels eine Geflecht- oder Spulenschicht über dem Polyimid-Basisrohr angebracht. Dabei ist eine strenge Kontrolle der Dimensionskonsistenz des darunter liegenden Liners erforderlich, um eine ungleichmäßige Verstärkungsabdeckung zu vermeiden.
Farbcodierung und Identifizierung
Da in einem einzigen Gerät mehrere Lumen oder Schichten vorhanden sein können, werden bei der Herstellung häufig farbcodierte Außenbeschichtungen oder pigmentierte Schichten verwendet, um Bedienern und Montagetechnikern die Unterscheidung zwischen Röhren ähnlicher Größe zu erleichtern.
Individuelle Größen- und Toleranzanfragen
Standardoptionen für Wandstärke und Durchmesser decken die meisten gängigen Geräteplattformen ab. Bei Geräten mit ungewöhnlichen Lumen- oder Profilanforderungen ist es jedoch sinnvoll, mit einem Anbieter von Polyimidschläuchen in medizinischer Qualität zusammenzuarbeiten, der individuelle Größenwünsche berücksichtigen kann.
Häufige Fehler, die Sie bei der Spezifikation von Polyimidschläuchen vermeiden sollten
- Angabe einer Wandstärke, ohne zu bestätigen, wie diese mit der geplanten Geflecht- oder Spulenverstärkungsschicht interagiert.
- Wenn die Gleitfähigkeit des Führungsdrahts im Vordergrund steht, wird der Unterschied in der Oberflächengleitfähigkeit im Vergleich zu PTFE außer Acht gelassen.
- Angenommen, eine einzelne Wandstärke gilt für die gesamte Gerätelänge, anstatt sich verjüngende Zonen oder Übergangszonen zu berücksichtigen.
- Auswahl eines Lieferanten ohne Bestätigung der Toleranzfähigkeit des Innendurchmessers für Anwendungen mit engem Lumen.
- Überspringen Sie frühzeitige Gespräche mit einem Hersteller medizinischer Polyimidschläuche darüber, wie sich der Schlauch während der Montage mit benachbarten Schichten verbindet.
Über Ningbo Linstant Polymer Materials
Seit seiner Gründung im Jahr 2014 hat sich Ningbo Linstant Polymer Materials Co., Ltd. auf die Extrusionsverarbeitung, Beschichtung und Nachbearbeitung von medizinischen Polymerschläuchen spezialisiert. Der Schwerpunkt des Unternehmens bei Herstellern medizinischer Geräte liegt auf Präzision, konsistenter Leistung und vielfältiger Prozessentwicklungsfähigkeit.
Linstant betreibt eine kontrollierte Werkstattumgebung auf einer Fläche von fast 20.000 Quadratmetern, ausgestattet mit 15 importierten Extrusionslinien für verschiedene Schneckengrößen mit Einzel-, Doppel- und Dreischicht-Coextrusionsfähigkeit, acht PEEK-Extrusionslinien, zwei Spritzgusslinien, fast 100 Sätzen Web-, Feder- und Beschichtungsgeräten sowie vierzig Sätzen Schweiß- und Formgeräten.
Die Produktpalette umfasst extrudierte Einzel- und Mehrschichtschläuche, Einzel- und Mehrlumenschläuche, Einzel-, Doppel- und Dreischicht-Ballonschläuche, spiralförmige und geflochtene verstärkte Hüllen, PEEK- und PI-Schläuche aus speziellen technischen Materialien sowie eine Reihe von Oberflächenbehandlungslösungen. Als Hersteller und Lieferant von medizinischen Polyimidschläuchen verfolgt Linstant die Philosophie, dass Materialien die Grundlage und handwerkliches Können der Schlüssel sind, und baut vernetzte Plattformen für Fluorkunststoffe, Polyimide, Flechtprozesse und Oberflächenbehandlungsarbeiten auf.
Die Gruppe arbeitet über Tochtergesellschaften, die ihre eigenen Spezialgebiete verwalten und gleichzeitig eng koordiniert bleiben. Sie arbeitet daran, die Produktinnovation und die Servicequalität als Lieferant von Polyimidschläuchen in medizinischer Qualität für Partner in der gesamten Medizintechnikbranche zu vertiefen.
Häufig gestellte Fragen
Q1. Was ist ein medizinischer Polyimidschlauch?
Ein dünnwandiger Kunststoffschlauch, der aus Polyimidharz extrudiert oder gegossen wird und als Auskleidung, Hülle oder Strukturschicht in Kathetern, Mikrokathetern und ähnlichen minimalinvasiven Geräten verwendet wird.
Q2. Wofür werden Polyimidschläuche verwendet?
Es wird üblicherweise als Katheterauskleidung, Mikrokatheterschaftkomponente, Führungsdrahtbeschichtung, Einführschleusenauskleidung und Arbeitskanalauskleidung in endoskopischen Instrumenten verwendet.
Q3. Warum wird Polyimid in medizinischen Geräten verwendet?
Es kombiniert eine sehr dünne erreichbare Wandstärke mit bedeutender Zugfestigkeit, thermischer Stabilität und chemischer Beständigkeit, eine Kombination, die mit anderen Rohrkunststoffen mit derselben Wandstärke nur schwer zu erreichen ist.
Q4. Welche Vorteile haben Polyimidschläuche?
Zu den Hauptvorteilen gehören die geringe Wandstärke, enge Maßtoleranzen, hohe Temperaturstabilität, gute chemische Beständigkeit und starke elektrische Isolationseigenschaften.
F5. Für welche Anwendungen werden medizinische Polyimidschläuche verwendet?
Neurovaskuläre und kardiovaskuläre Katheter, Mikrokatheter, Führungsdrahtauskleidungen, Einführschleusen, endoskopische Kanäle und Medikamentenverabreichungskatheter verwenden üblicherweise Polyimidschläuche.
F6. Sind Polyimidschläuche für Katheter geeignet?
Ja, Polyimidschläuche für Katheter werden häufig als Innenauskleidungsschicht verwendet, insbesondere bei Katheterschaftkonstruktionen mit kleinem Durchmesser und mehrschichtigen Kathetern.
F7. Was ist der Unterschied zwischen Polyimid- und PTFE-Schläuchen?
Polyimid generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
F8. Polyimid vs. PEEK, was ist besser für medizinische Schläuche?
Keines von beiden ist allgemein besser. Polyimid eignet sich für dünnwandige Liner-Anwendungen, während PEEK häufig für steifere proximale Schaftabschnitte gewählt wird, bei denen die mechanische Festigkeit des Volumens wichtiger ist als die Wandstärke.
