Warum Verstärkter Polyimidschlauch Ist die bevorzugte Wahl für medizinische Katheter
Medizinische, verstärkte Polyimidschläuche werden in Kathetern verwendet, da sie eine extrem dünne Wand mit hoher Zugfestigkeit, präziser Drehmomentübertragung und starker Knickfestigkeit kombinieren , die es Geräteingenieuren ermöglicht, Katheterschäfte zu bauen, die durch enge, gewundene Gefäßwege navigieren, ohne die Schiebebarkeit oder strukturelle Integrität zu beeinträchtigen. Polyimidharz selbst bietet bereits eine hervorragende Dimensionsstabilität und chemische Beständigkeit, und wenn eine geflochtene oder gewickelte Metallverstärkungsschicht hinzugefügt wird, erhält der Schlauch die erforderliche mechanische Festigkeit für die Druck-, Drehmoment- und Biegebewegungen, die bei interventionellen Eingriffen erforderlich sind. Diese Kombination ist der Grund dafür, dass verstärktes Polyimid zu einer Standardkonstruktionsmethode für Führungskatheter, Mikrokatheter, Einführschleusen und Zugangsgeräte für kardiovaskuläre, neurovaskuläre und periphere Gefäßeingriffe geworden ist.
In den folgenden Abschnitten werden die Materialwissenschaften, die Verstärkungsstrukturen, die Leistungsunterschiede im Vergleich zu nicht verstärkten Schläuchen, allgemeine Anwendungsbereiche und die Herstellungsüberlegungen erläutert, die einen fertigen verstärkten Polyimid-Katheterschaft formen.

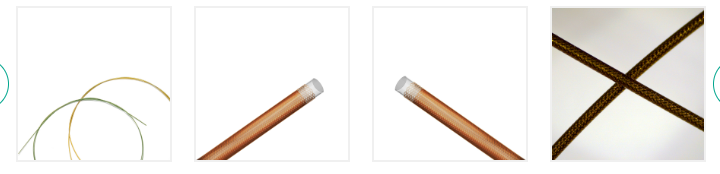

Was ist ein medizinisch verstärkter Polyimidschlauch?
Verstärkte Polyimidschläuche für Katheter sind eine zusammengesetzte röhrenförmige Struktur, die aus einer Basispolyimidschicht, einer Metallverstärkungsschicht wie Edelstahl- oder Nickeltitandraht und häufig einem sekundären Polymermantel besteht. Die meist zunächst im Lösungsmittelguss- oder Extrusionsverfahren aufgetragene Polyimidschicht bildet eine sehr dünne und formstabile Innenwand. Durch einen Flecht- oder Wickelprozess wird dann feiner Draht um diese Basisschicht gewickelt, woraufhin eine äußere Polymerbeschichtung die Verstärkung an Ort und Stelle fixiert und eine glatte, kontinuierliche Außenfläche erzeugt.
Dieser mehrschichtige Ansatz ist der Grund, warum die Konstruktion häufig als beschrieben wird Geflochtener Katheterschlauch aus Polyimid oder spiralverstärkter Polyimidschlauch, je nach dem für die Drahtschicht verwendeten Muster. Geflochtene Konstruktionen begünstigen typischerweise die Drehmomentübertragung und Berstdruckfestigkeit, während gewickelte Konstruktionen Flexibilität und Knickfestigkeit entlang der gekrümmten Anatomie begünstigen.
Kernkonstruktionsschichten
- Innenauskleidung aus Polyimid: Bietet eine glatte, reibungsarme Lumenoberfläche und eine dünne, formstabile Basiswand
- Verstärkungsschicht: Geflochtener oder gewickelter feiner Draht, der Drehmomentkontrolle, Berstfestigkeit und Knickfestigkeit bietet
- Äußerer Polymermantel: fixiert die Verstärkung in ihrer Position und erzeugt ein glattes Außenprofil für die Führung durch das Gefäßsystem
Wichtige Materialeigenschaften, die Polyimid für Katheter geeignet machen
Polyimid wird aufgrund seiner ausgewogenen Dünnwandfestigkeit, thermischen Stabilität und chemischen Beständigkeit als Basisschicht für verstärkte Katheterschläuche gewählt. Im Vergleich zu vielen anderen technischen Polymeren, die in extrudierten medizinischen Schläuchen verwendet werden, ermöglicht Polyimid eine dünnere Wand, die eine ähnliche mechanische Belastung aufnehmen kann, wodurch kleinere Katheteraußendurchmesser direkt unterstützt werden, ohne dass die Lumengröße beeinträchtigt wird.
Da unverstärktes Polyimid relativ steif ist und bei scharfen Biegeradien zum Knicken neigen kann, fügen Katheteringenieure geflochtene oder gewickelte Verstärkungen hinzu, um die mäßige Flexibilitätsbewertung auszugleichen und gleichzeitig die Stärke und Dünnwandvorteile des Basispolymers beizubehalten. Dies ist einer der Hauptgründe Medizinischer, verstärkter Polyimidschlauch wird anstelle der alleinigen Verwendung von Polyimid in den meisten Katheterschaftkonstruktionen spezifiziert.
Wie Flechten und Wickeln die Leistung des Katheterschafts verbessern
Polyimidschläuche werden mit einer Verstärkung versehen, um drei praktische Probleme zu lösen, mit denen Ingenieure bei der Konstruktion von Katheterschäften konfrontiert sind: Aufrechterhaltung der Durchgängigkeit des Lumens beim Biegen, Übertragung des Drehmoments vom proximalen Ende zur distalen Spitze und Widerstandsfähigkeit gegen den Innendruck, der bei der Kontrastmittelinjektion oder dem Aufblasen des Ballons entsteht. Eine geflochtene Schicht, typischerweise aus feinem Edelstahl- oder Nickel-Titan-Draht, der kreuz und quer gewebt ist, verteilt die Spannung gleichmäßig über den Umfang des Rohrs und ist besonders effektiv für die eins-zu-eins-Drehmomentübertragung bei Führungskathetern und Einführsystemen.
Im Gegensatz dazu wickelt eine gewickelte Schicht einen Einzel- oder Doppeldraht in einem spiralförmigen Muster entlang der Rohrlänge. Eine Spulenverstärkung wird im Allgemeinen in Abschnitten eines Katheters bevorzugt, die sich durch enge anatomische Kurven biegen müssen, wie z. B. distale Mikrokathetersegmente, da die offene Steigung einer Spule einem Knicken entgegenwirkt und dennoch eine reibungslose Biegung des Schafts ermöglicht.
Vergleich von Verstärkungsmustern
Viele fertige Katheterschäfte sind nicht auf eine einzige Verstärkungsart über die gesamte Länge angewiesen. Stattdessen kann ein proximales Segment aus Gründen der Drückbarkeit und des Drehmoments ein engeres Geflecht verwenden, während ein distales Segment aus Gründen der Flexibilität in eine offene Spirale übergeht, eine Technik, die als variable Steifigkeit oder Übergangszonendesign bezeichnet wird. Dieser hybride Ansatz ist weit verbreitet in Verstärkter Polyimidschlauch für Mikrokatheter Dabei muss die distale Spitze durch kleine, gewundene Gefäße navigieren, während der proximale Schaft weiterhin eine Schubkraft übertragen muss.
Leistungsvergleich: Verstärkter und unverstärkter Polyimidschlauch
Der praktische Wert des Hinzufügens einer Verstärkungsschicht wird deutlicher, wenn man verstärkte und nicht verstärkte Polyimidschläuche hinsichtlich der Leistungsfaktoren vergleicht, die bei Katheteranwendungen am wichtigsten sind. Nicht verstärkte Polyimidschläuche eignen sich gut für gerade Anwendungen mit geringem Drehmoment, wie z. B. bestimmte Einführbestecke oder Schutzhüllen, sind jedoch in Szenarien eingeschränkt, in denen wiederholtes Biegen, Drehmomentübertragung oder eine höhere Berstdruckfestigkeit erforderlich sind.
Vergleichszusammenfassung
| Leistungsfaktor | Nicht verstärkt Polyimide | Verstärkt Polyimide |
|---|---|---|
| Drehmoment Transmission | Begrenzt | Stark, nahezu eins zu eins |
| Knickwiderstand | Mäßig | Entlang Kurven verbessert |
| Berstdruck Tolerance | Niedriger | Hocher |
| Typische Anwendung | Einfache Hüllen, Liner | Katheterschäfte, Einführsysteme |
Wo medizinisch verstärkte Polyimidschläuche verwendet werden
Verstärkte Polyimidschläuche kommen in einer Vielzahl minimalinvasiver Gerätekategorien vor, da die gleichen Kernvorteile – dünne Wand, hohe Festigkeit und vorhersagbare Biegung – für viele verschiedene klinische Anforderungen gelten. In der folgenden Tabelle sind gängige Gerätekategorien aufgeführt, in denen diese Schlauchkonstruktion typischerweise vorkommt.
| Gerätekategorie | Warum Reinforced Polyimide Is Used |
|---|---|
| Führungskatheter | Drehmoment control and thin wall for larger inner lumen |
| Mikrokatheter | Flexibilität with kink resistance in small vessels |
| Lieferungshüllen | Burst-Stärke während der Gerätebereitstellung |
| Zugangskatheter | Gleichmäßige Schiebefähigkeit auf kurvigen Wegen |
| Lenkbare Katheterschäfte | Vorhersehbares Biegeverhalten für Spitzenkontrolle |
Da die klinischen Anforderungen je nach Verfahren variieren, arbeiten viele Geräteteams mit einem Lieferant für medizinische verstärkte PI-Schläuche Damit können Geflechtdichte, Spulenabstand, Wandstärke und Mantelmaterial an ein bestimmtes Katheterdesign angepasst werden, anstatt für jede Produktlinie eine einzige feste Spezifikation zu verwenden.
Designüberlegungen für kundenspezifisch verstärkte Polyimidschläuche
Die Auswahl der richtigen Konfiguration von verstärkten Polyimidschläuchen hängt von mehreren interagierenden Designvariablen ab. Normalerweise bewerten Ingenieure die folgenden Faktoren zusammen und nicht isoliert, da sich die Änderung einer Variablen, beispielsweise der Geflechtdichte, auf andere, beispielsweise Wandstärke oder Flexibilität, auswirkt.
- Drahtmuster: geflochten für drehmomentbelastete Segmente, gewickelt für flexible distale Segmente
- Drahtmaterial: Edelstahl für Steifigkeit, Nickel-Titan für elastische Erholung
- Pick-Anzahl oder Pitch: dichtere Muster erhöhen die Drehmomentreaktion und die Berstfestigkeit
- Wandstärke: Dünnere Wände maximieren die Lumengröße, erfordern jedoch eine sorgfältige Ausgewogenheit der Verstärkung
- Material Außenmantel: beeinflusst die Schmierfähigkeit, die Haftfestigkeit und die Gesamtsteifigkeit der Welle
- Übergangszonen: Allmähliche Steifigkeitsänderungen verringern die Gefahr von Knickstellen an Verbindungsstellen
Da Katheterschäfte entlang ihrer Länge häufig ein unterschiedliches mechanisches Verhalten erfordern, a kundenspezifisch verstärkter Polyimidschlauch Build ist eher eine gängige Praxis als eine einzelne einheitliche Spezifikation. Dies wird typischerweise dadurch erreicht, dass die Geflecht- oder Spulenparameter während der Produktion abschnittsweise variiert werden und die Segmente dann zu einer durchgehenden Welle verbunden werden.
Überblick über den Herstellungsprozess
Die Herstellung von verstärkten Polyimidschläuchen folgt im Allgemeinen einer Reihenfolge, die mit einer Basisauskleidung aus Polyimid beginnt und mit einem fertigen, ummantelten Verbundschlauch endet, der für die Kathetermontage bereit ist. Während spezifische Prozessparameter von Hersteller zu Hersteller unterschiedlich sind, umfasst der allgemeine Arbeitsablauf die folgenden Phasen.
Etappenbeschreibungen
- Linerbildung: Das Polyimid-Basisrohr wird auf präzise Innen- und Außendurchmesser geformt und ausgehärtet
- Flechten oder Wickeln: Feiner Draht wird im angegebenen Muster und Abstand über den Liner aufgebracht
- Ummantelung: Eine äußere Polymerschicht wird aufgetragen, um die Verstärkung einzukapseln und die Außenfläche zu glätten
- Bindungs- und Übergangsarbeit: Mehrere Segmente werden zusammengefügt, um eine variable Steifigkeit entlang des Schafts zu erzeugen
- Inspektion: Maß-, Sicht- und mechanische Prüfungen bestätigen, dass die Rohre den Designspezifikationen entsprechen
Über LINSTANT: Ein Produktionspartner für verstärkte Polyimidschläuche
NINGBO LINSTANT POLYMER MATERIALS CO., LTD. wurde 2014 gegründet und konzentriert sich seitdem auf Extrusionsverarbeitung, Beschichtung und Nachbearbeitungstechnologie für medizinische Polymerschläuche. Das Unternehmen positioniert sich als Brücke zwischen Materiallieferanten und Geräteherstellern mit dem Ziel, Kunden, die an Katheter- und minimalinvasiven Geräteprogrammen arbeiten, konsistente und effiziente Innovationen zu liefern. Als Lieferant von verstärkten Polyimidschläuchen LINSTANT unterstützt extrudierte ein- und mehrschichtige Schläuche, ein- und mehrlumige Schläuche, ein-, doppel- und dreischichtige Ballonschläuche, spiralförmige und geflochtene verstärkte Hüllen sowie Schläuche aus speziellen technischen Materialien, einschließlich PEEK und Polyimid.
LINSTANT betreibt eine Reinigungswerkstatt auf einer Fläche von fast 20.000 Quadratmetern, die GMP-konformen Verfahren folgt und von 15 importierten Extrusionslinien mit verschiedenen Schneckengrößen und Einzel-, Doppel- und Dreischicht-Coextrusionsfähigkeiten, acht PEEK-Extrusionslinien, zwei Spritzgusslinien, fast 100 Sätzen Web-, Feder- und Beschichtungsgeräten sowie vierzig Sätzen Schweiß- und Formgeräten unterstützt wird.
Unternehmensschnappschuss
| Metrisch | Abbildung |
|---|---|
| Extrusionsschlauchausgang | 20.000.000 per year |
| Geflochten Tube and Sheath Output | 2.000.000 per year |
| Reinraumbereich | 30.000 Quadratmeter, Klasse ISO-7 und ISO-8 |
| Prüf- und Versuchsgeräte | 1.500 sets |
| Gerätepartner | 600 |
LINSTANT beschreibt seine Mission als Wegbereiter mit Materialien und Innovationen mit unmittelbarer Wirkung, mit der Vision, weltweit minimalinvasive medizinische Geräte durch chinesisches Fachwissen zu stärken. Die Grundwerte des Unternehmens konzentrieren sich auf unabhängige Innovation, das Streben nach Exzellenz, die Priorisierung von Verantwortung und gemeinschaftlichen Erfolg und positionieren es als Arbeitspartner für Teams, die a evaluieren Medizinischer, verstärkter Polyimidschlauch supplier für die Katheterschaftentwicklung.
Häufig gestellte Fragen
Q1. Was sind medizinisch verstärkte Polyimidschläuche?
Dabei handelt es sich um einen Verbundkatheterschlauch aus einer dünnen Polyimid-Auskleidung in Kombination mit einer geflochtenen oder gewickelten Metallverstärkungsschicht und einem äußeren Polymermantel, der den Katheterschäften Festigkeit, Drehmomentkontrolle und Flexibilität verleiht.
Q2. Wofür werden verstärkte Polyimidschläuche verwendet?
Es wird hauptsächlich zum Bau von Katheterschäften, Einführschleusen und Zugangsgeräten verwendet, bei denen gleichzeitig dünne Wände, Drehmomentübertragung und Knickfestigkeit erforderlich sind.
Q3. Warum wird Polyimid in medizinischen Schläuchen verwendet?
Polyimid bietet ein ausgewogenes Verhältnis von Zugfestigkeit, thermischer Stabilität und chemischer Beständigkeit in einer sehr dünnen Wand, was es Ingenieuren ermöglicht, den Außendurchmesser des Katheters klein zu halten und gleichzeitig die Lumengröße beizubehalten.
Q4. Welche Vorteile haben verstärkte Polyimidschläuche?
Zu den Hauptvorteilen gehören eine verbesserte Drehmomentübertragung, eine höhere Berstdrucktoleranz, eine bessere Knickfestigkeit entlang von Kurven und die Möglichkeit, im Vergleich zu nicht verstärkten Schläuchen ein dünnes Wandprofil beizubehalten.
F5. Welche medizinischen Geräte verwenden verstärkte Polyimidschläuche?
Führungskatheter, Mikrokatheter, Einführschleusen, Zugangskatheter und steuerbare Katheterschäfte sind gängige Gerätekategorien, die auf dieser Schlauchkonstruktion basieren.
F6. Warum werden in Kathetern verstärkte Polyimidschläuche verwendet?
Katheter erfordern einen Schaft, der durch enge Gefäßwege geschoben, gedreht und gebogen werden kann, und die Verstärkungsschicht verleiht der dünnen Polyimidbasis die für diese Bewegungen erforderliche mechanische Festigkeit.
F7. Was ist ein verstärkter Polyimid-Katheterschlauch?
Es bezieht sich speziell auf Polyimidschläuche mit einer geflochtenen oder gewickelten Verstärkungsschicht zur Verwendung als oder innerhalb einer Katheterschaftstruktur.
F8. Wie verbessern verstärkte Schläuche die Katheterleistung?
Die Verstärkung verteilt die mechanische Belastung entlang des Schlauchs, verbessert die Drehmomentreaktion, verhindert ein Knicken während der Navigation und erhöht den Widerstand gegen Innendruck bei Eingriffen wie der Kontrastmittelinjektion.
F9. Was ist ein verstärkter Katheterschaft?
Ein verstärkter Katheterschaft ist der Hauptkörper eines Katheters, der aus verstärkten Schläuchen besteht und entlang seiner Länge oft verschiedene Flecht- oder Spiralmuster kombiniert, um die Schiebefähigkeit mit der distalen Flexibilität in Einklang zu bringen.
F10. Was ist das beste Material für Katheterschäfte?
Es gibt nicht das beste Material für jeden Katheterschaft, da die Wahl vom Verfahren abhängt. Verstärktes Polyimid wird jedoch häufig verwendet, wenn dünne Wandstärke, Drehmomentkontrolle und Flexibilität aufeinander abgestimmt sein müssen.
